Gameboy Color Geluid Repareren
Doet het geluid van jouw Gameboy Color het niet meer? Dan ben je op de goede plek!
Hier vind je de oplossing om eindelijk het geluid van jouw Gameboy te herstellen, zodat je die heerlijke Gameboy plingeltjes opnieuw kan ervaren!
De speaker of de condensatoren
Waarschijnlijk ligt het óf aan de speaker, óf aan de condensatoren.
Dus... hoe weet je nu of de condensatoren daadwerkelijk aan vervanging toe zijn? Hier zijn enkele problemen die jij dan zeer waarschijnlijk herkent:
- Verlies van helderheid in het geluid: als het geluid dof klinkt of niet zo helder is als vroeger, kunnen de condensatoren het begeven hebben.
- Erg zacht geluid: een veel voorkomende issue is geluid dat nog maar erg zachtjes speelt.
- Geen geluid: het meest voor de hand liggende teken is natuurlijk als er helemaal geen geluid uit de Gameboy komt.
Na het volgen van deze repair guide ben je binnen no-time een pro in het vervangen van de speaker condensatoren en kan je weer eindeloos genieten van die deuntjes.
Let op: Geluidsproblemen kunnen ook met de speaker te maken hebben, wij raden aan deze uit voorzorg samen met de condensatoren te bestellen. De speaker vind je hier:
🛠️ Klus je zelf liever niet? We bieden deze reparatie ook aan als service. Dan doen wij het voor jou! Je vindt de service hier:
⏱ Tijd: 20-30 minuten
🎓 Moeilijkheidsgraad: Gevorderd
🛠 Benodigdheden:
- Een Triwing schroevendraaier voor het openschroeven van de shell
- Een Kruiskop schroevendraaier voor het los schroeven van het moederbord

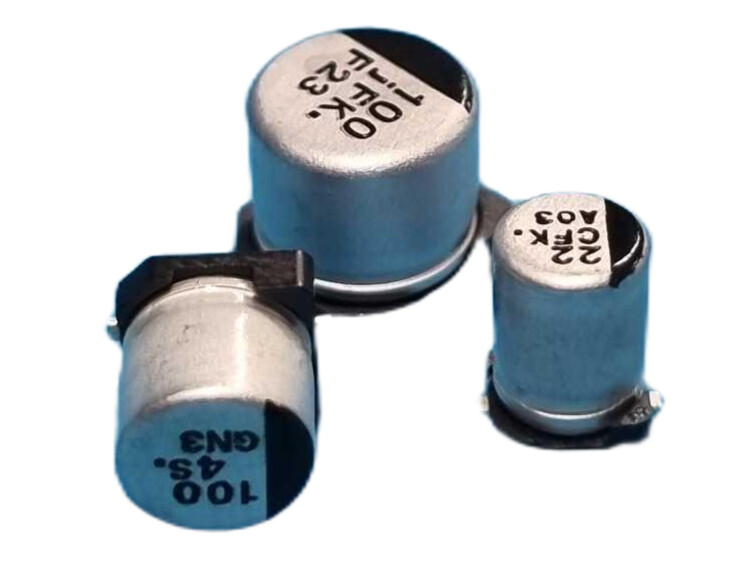

- De benodigde Recap Kit
- Een soldeerbout (Een instapmodel is voldoende)
- Een rolletje soldeertin
Stap 1: Het openmaken van jouw Gameboy
Deze stap is van ultiem belang om te beginnen aan de reparatie van jouw Gameboy color, het openmaken van de console!

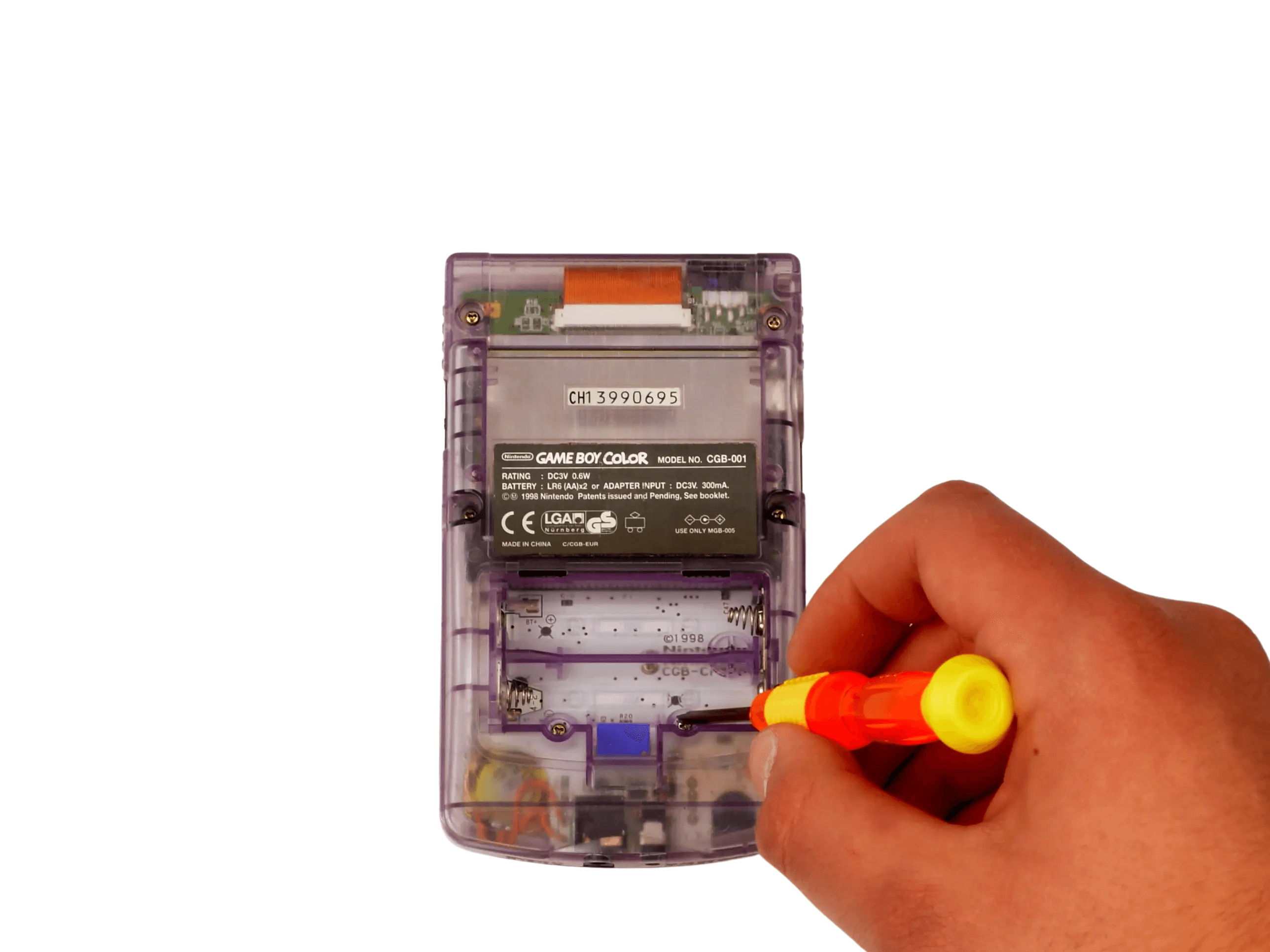

De achterkant van de console is vastgemaakt met zes zogenaamde ''triwing'' schroefjes, een speciaal type schroef die Nintendo op veel van haar consoles heeft gebruikt.
Draai allereerst deze schroeven los.
Let op: twee van de zes schroefjes zitten onder het batterijklepje verstopt.

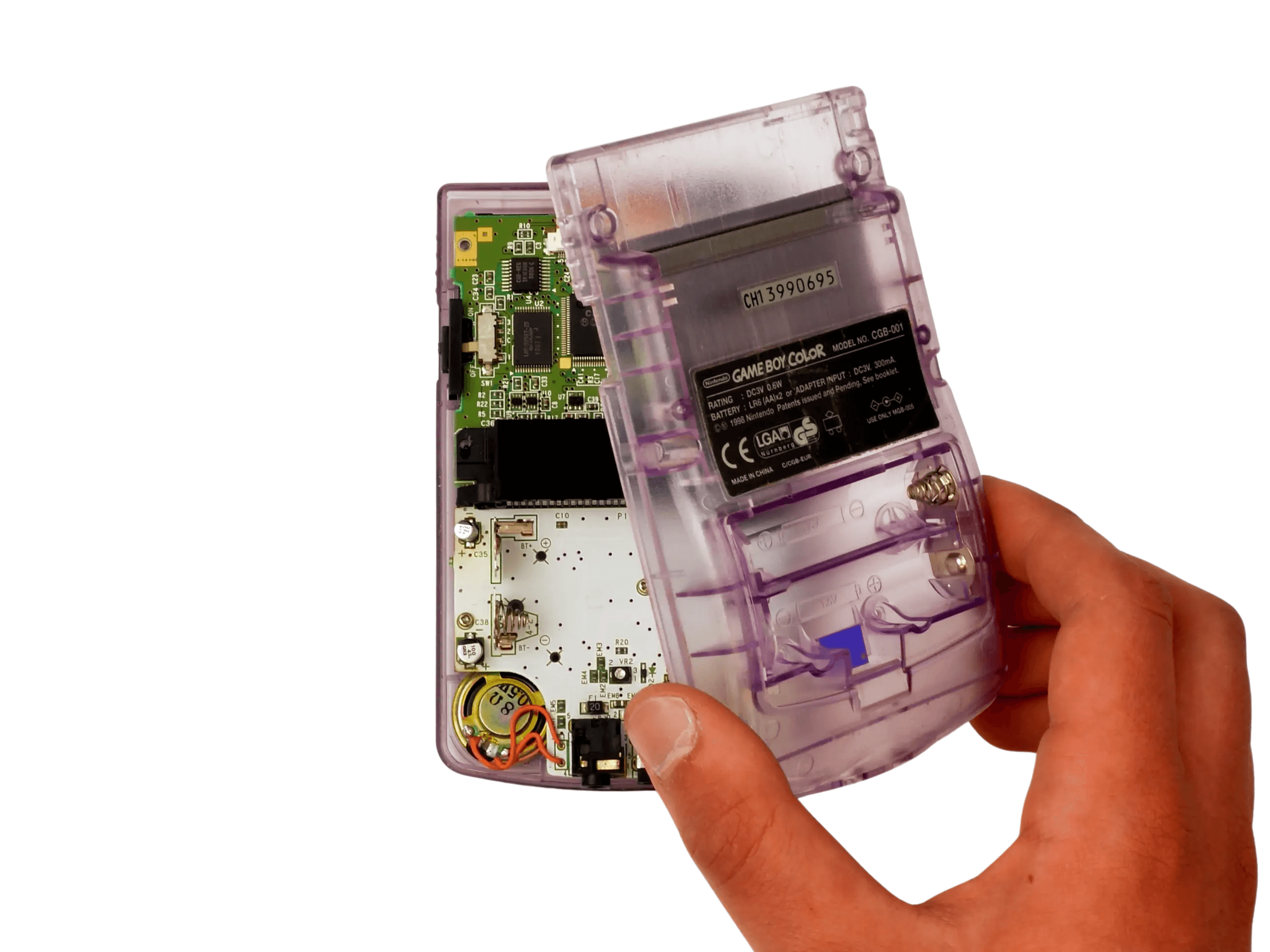

Nu je de schroeven er allemaal uit hebt, kun je rustig het achterste plastic van de Gameboy naar boven tillen. Dit zal niet veel kracht moeten kosten, ga vooral niet trekken.
Stap 2: Het moederbord verwijderen
Boem! Nu je de achterkant los hebt, en even een momentje hebt genomen dit bijna 30 jaar oude prachtstuk te bewonderen. Is het tijd het moederbord los te halen van de frontplate.
Aan de bovenkant van het moederbord zie je een oranje plastic zitten, dit heet een ribbon. Een soort snelweg die het moederbord gebruikt om op jouw scherm het kleurrijke Gameboy-logo te vertonen!
Deze ribbon wordt vastgehouden in een connector, die een soort deurtje gebruikt om deze kabel goed klem te houden. Dit deurtje kun je losmaken door aan weerzijde van de connector op het kleine zwarte/beige randje te duwen richting de bovenkant van de Gameboy.

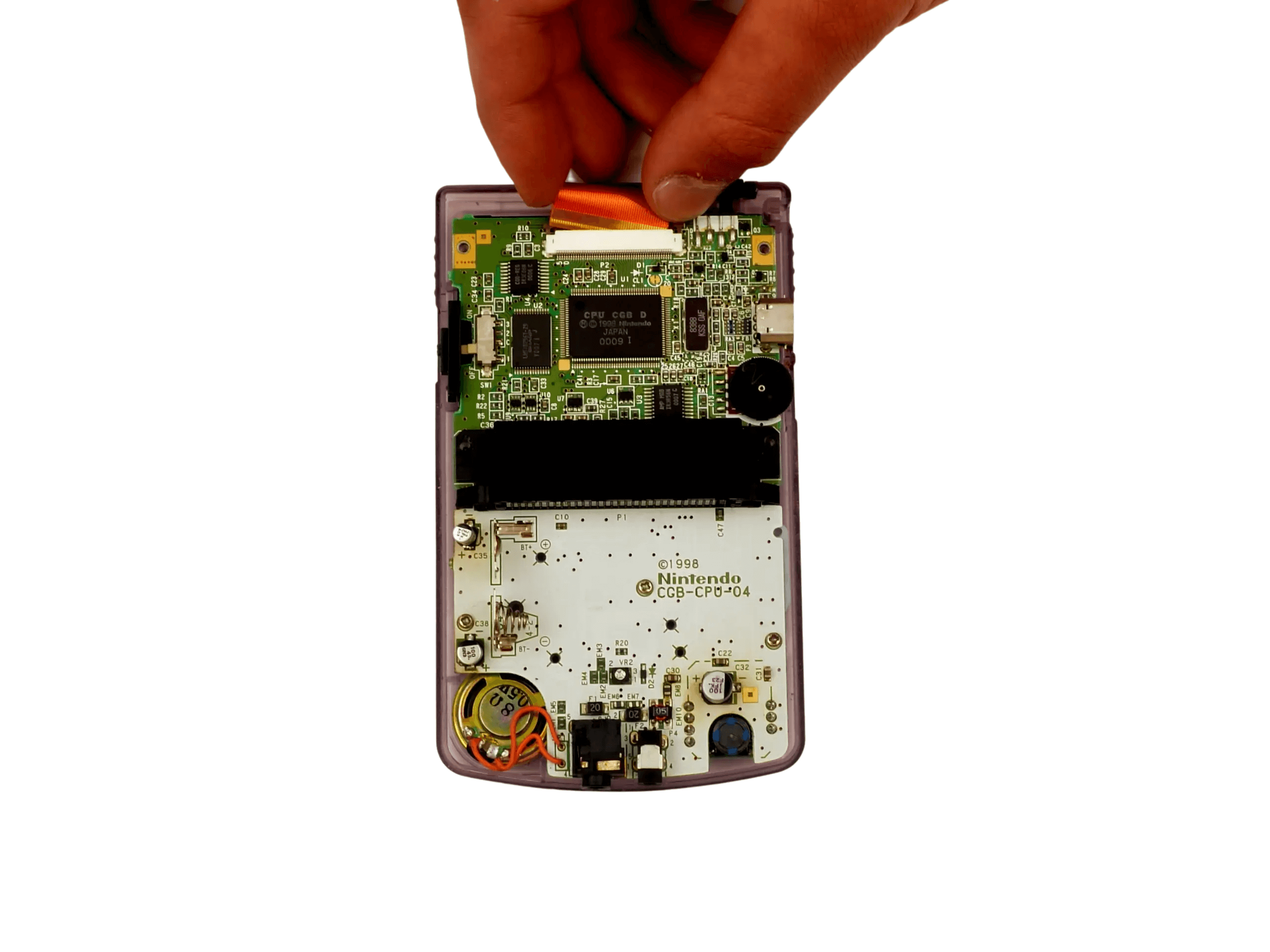

Nu je de deurtjes los hebt, kun je de ribbon rustig uit de connector halen. Wees hier wel voorzichtig mee, want deze ribbon scheurt makkelijk.
Yes! Het eerste spannende stukje is gelukt.

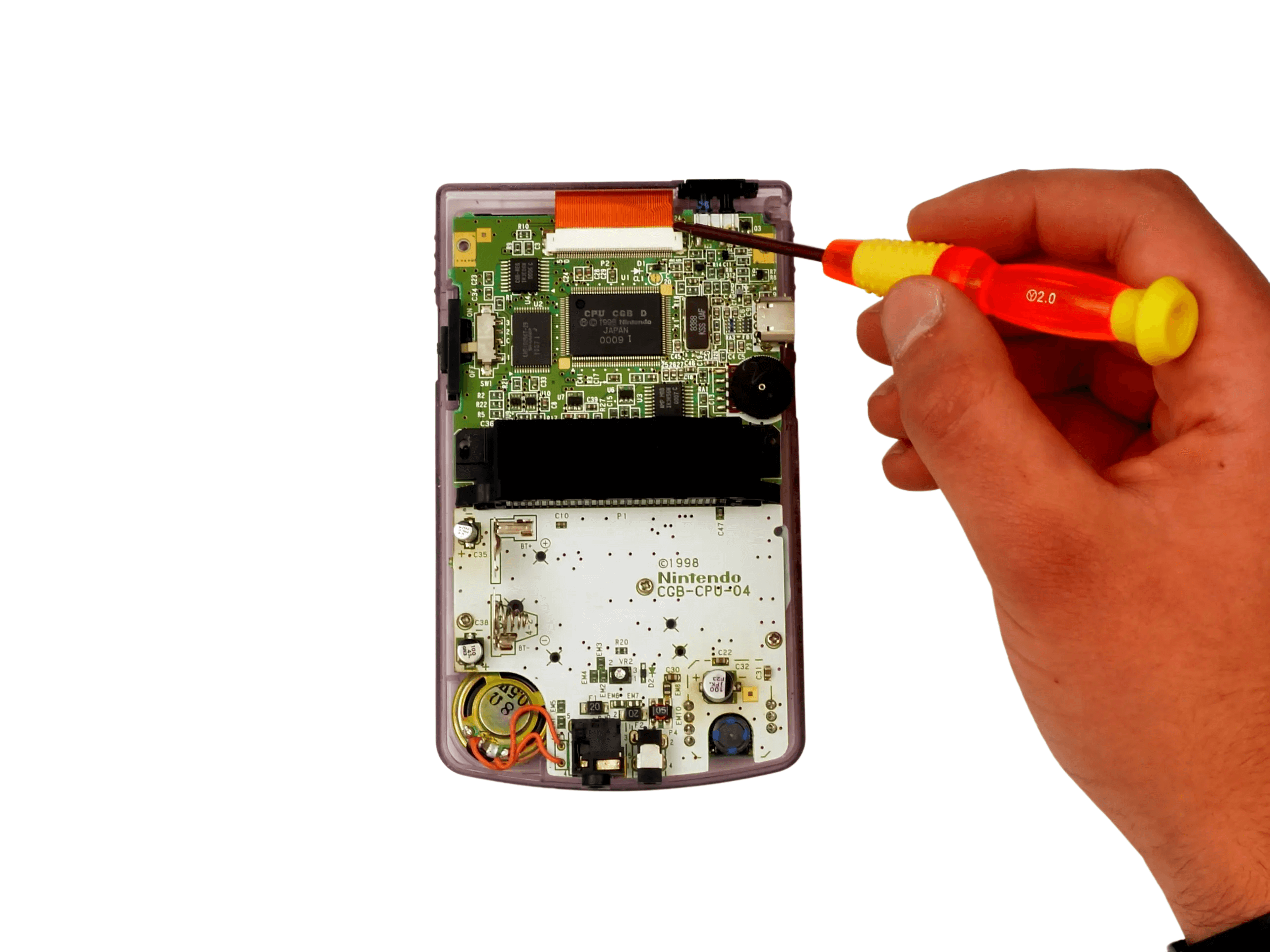

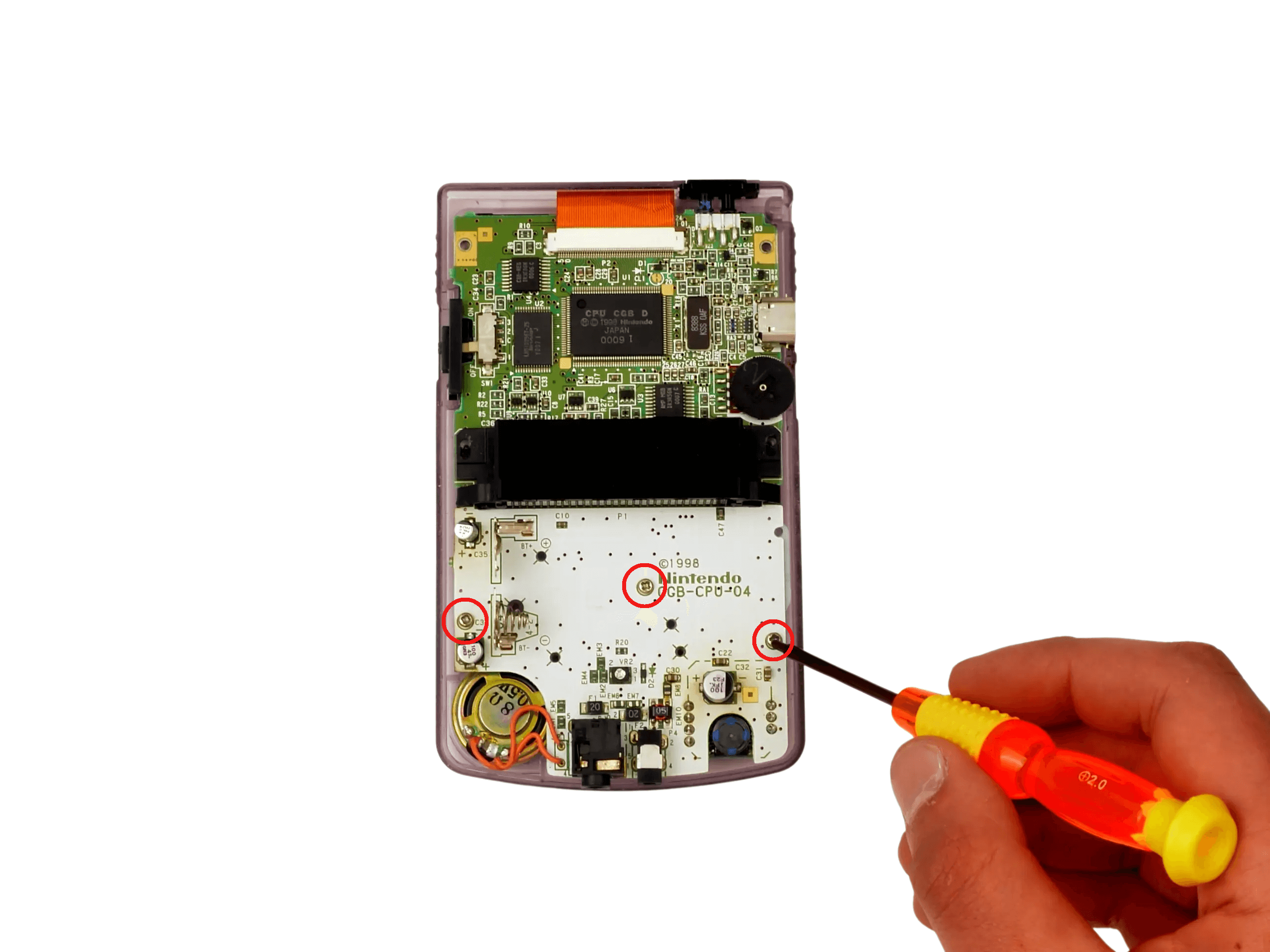

Nu moeten er nog drie kruiskopschroeven losgeschroefd worden van het moederbord.
Je staat op het punt om het moederbord van de Gameboy volledig los te maken van het onderdeel waar het al bijna 30 jaar in vastzit.

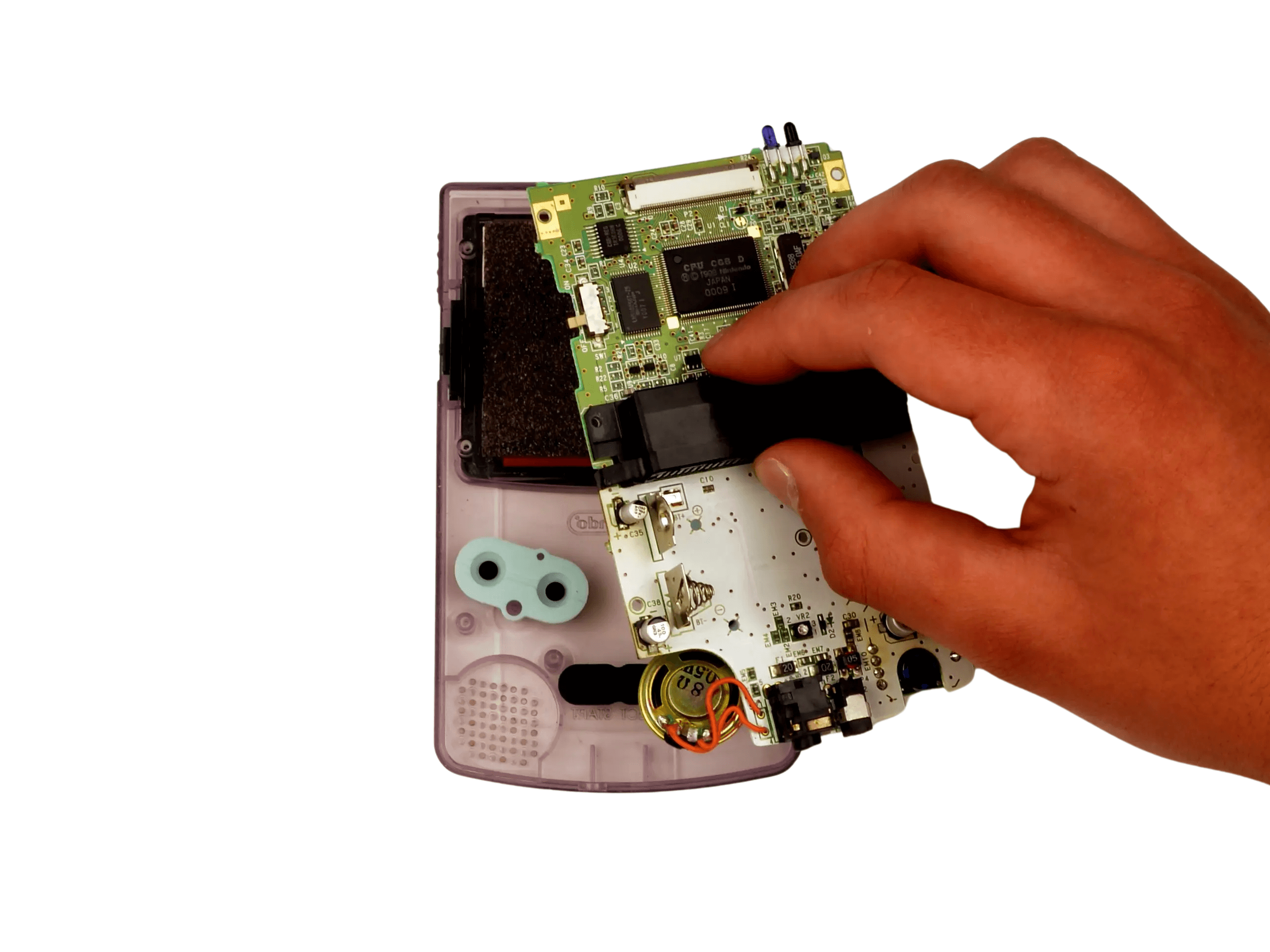

Dit kun je doen door het moederbord rustig aan de cartridge lezer omhoog te trekken, en je zult merken dat dit zo geklaard is.
Stap 3: Het verwijderen van de condensatoren
Nu je jouw moederbord los hebt, ga je deze voorbereiden voor de grote operatie: het vervangen van de condensatoren!
Voordat je de nieuwe condensatoren kunt plaatsen, moeten de oude eerst verwijderd worden.

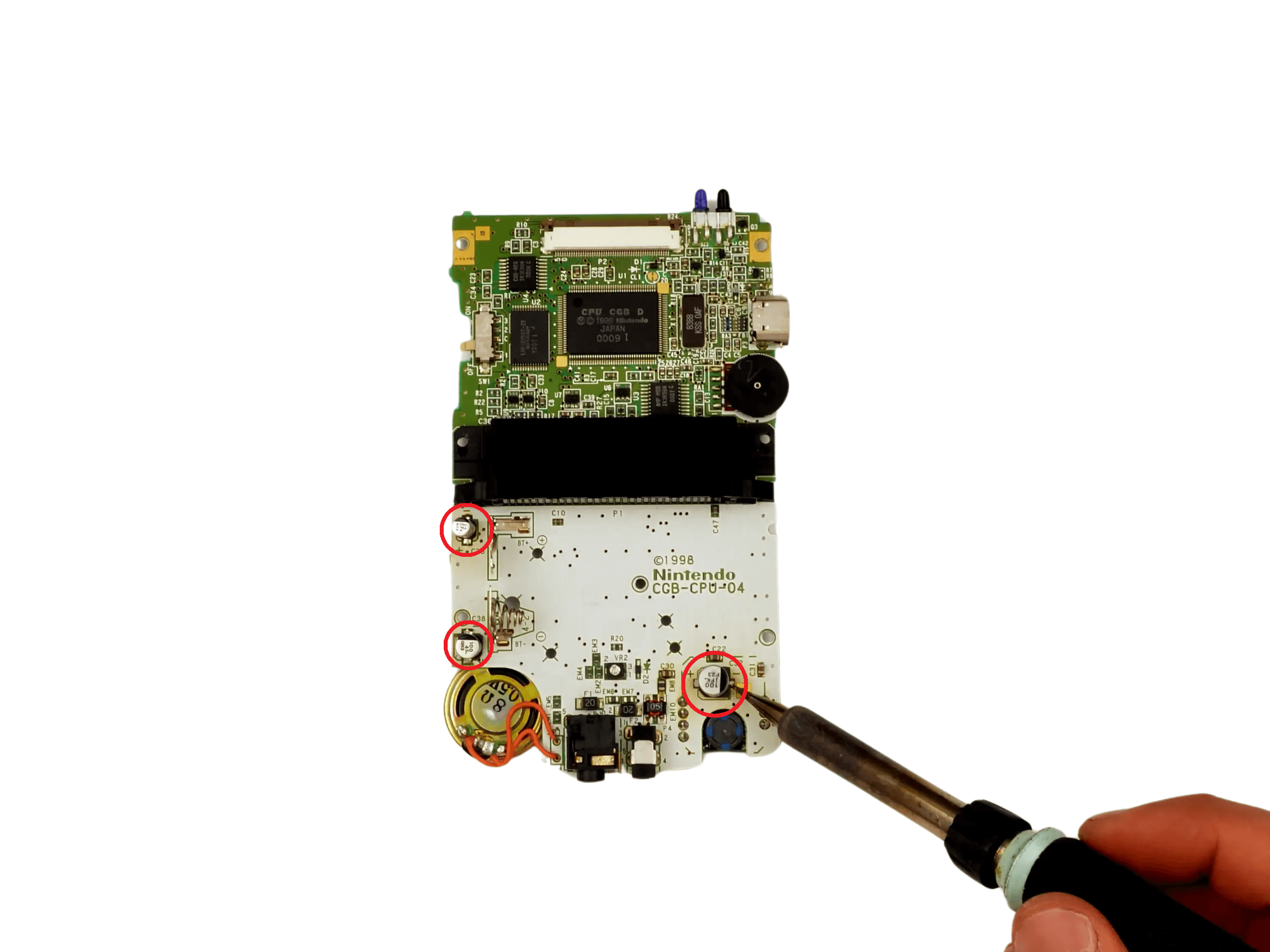

Dit doe je door één kant van de pootjes die zich aan de zijkant van de condensator bevinden, te verhitten met een soldeerbout (350-400℃) en rustig het pootje als een soort wipwap de andere kant op te duwen. Hierdoor zal het pootje dat je aan het verhitten was, zich omhoog en weg van het soldeervlak bewegen.
Nadat je dit hebt gedaan, hoef je enkel nog het andere pootje te verhitten en de condensator komt zo van het moederbord los! Dit proces herhaal je ook bij de overige twee condensatoren.
Stap 4: Het monteren van de nieuwe condensatoren

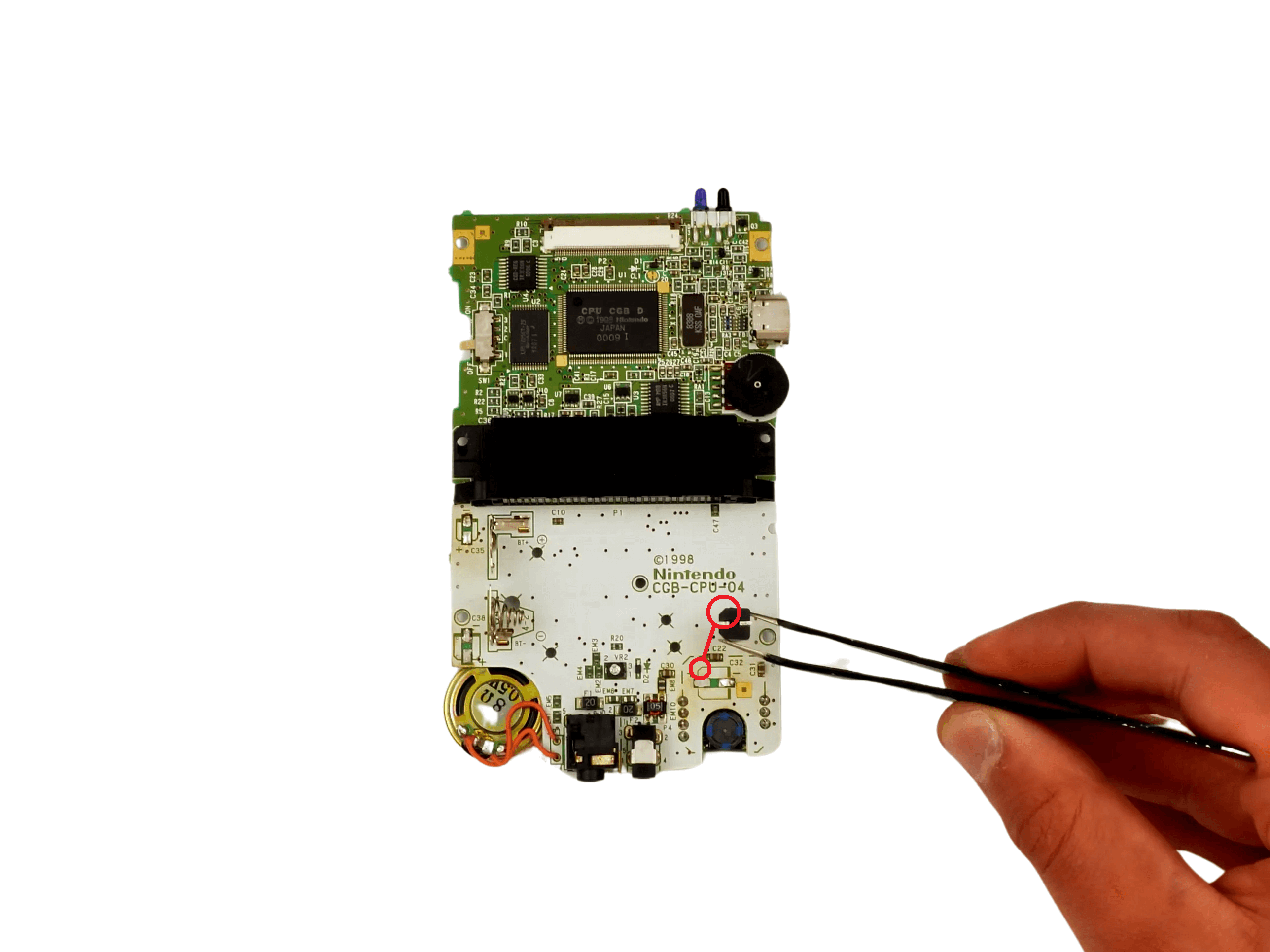

Condensatoren hebben een polariteit. Dit betekent dat één kant de (+) kant is en de andere kant de (-). Het is belangrijk je hier strikt aan te houden, omdat een omgekeerde condensator niet zal werken.
Gelukkig hebben de voetjes van de condensator twee afgevlakte hoekjes, die overeenkomen met de tekening op het moederbord. Enkel even opletten dat deze hoekjes overeen komen dus!

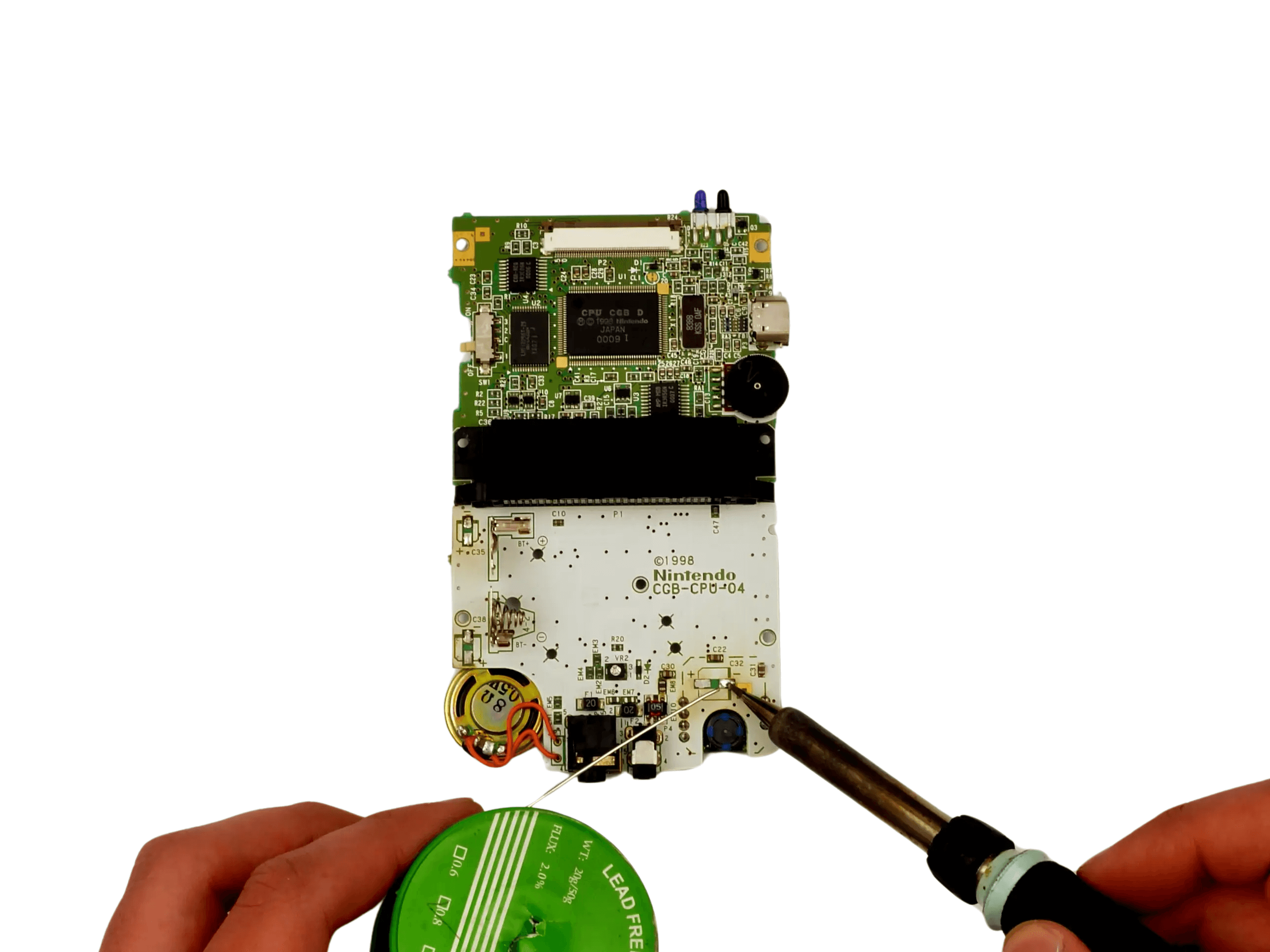

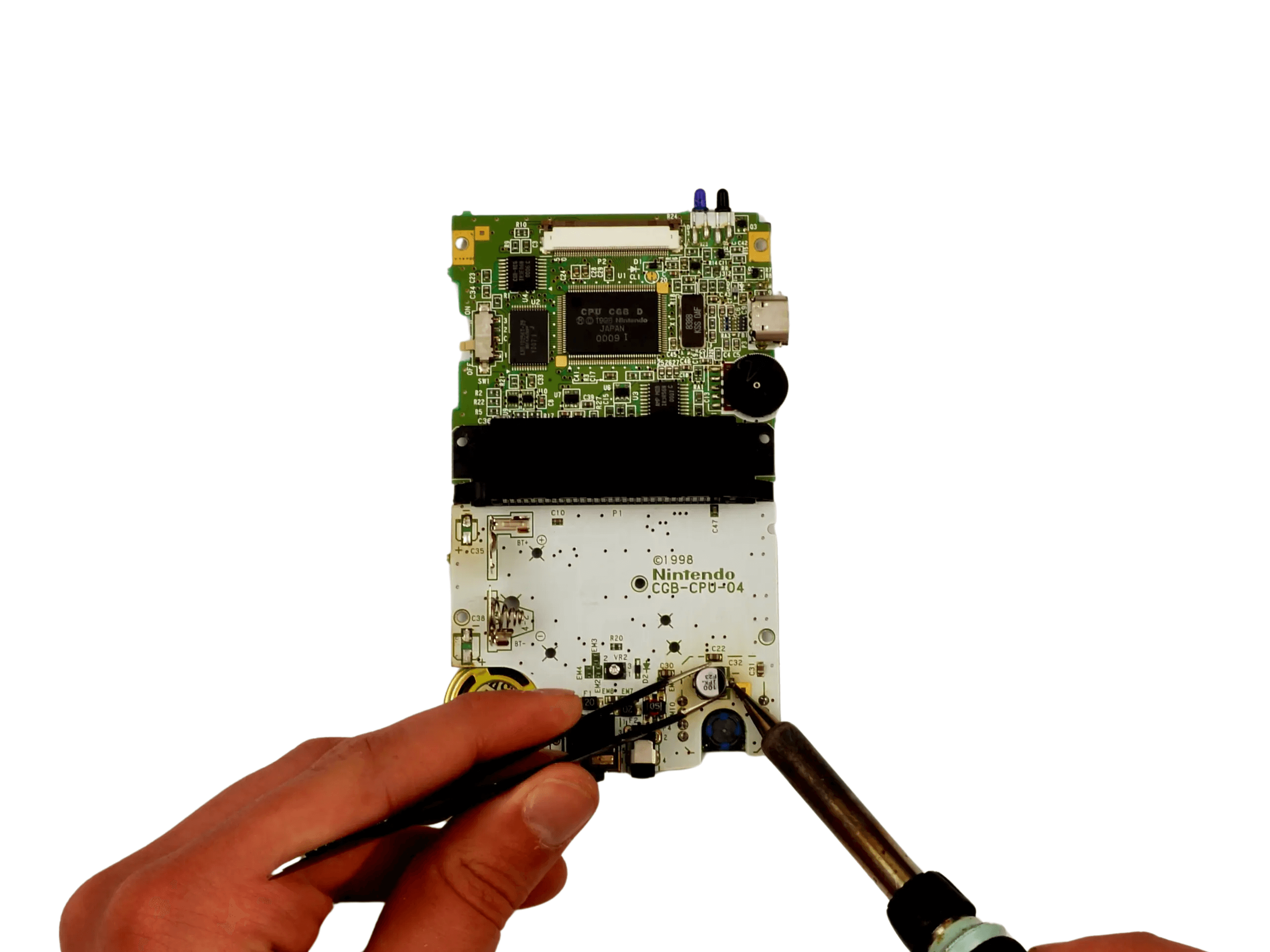

Voeg een klein beetje tin toe aan een van de langwerpige soldeervlakken.
Verhit nu het soldeervlak waar je het tin hebt toegevoegd, totdat deze begint te glimmen. En schuif vervolgens rustig de condensator in de vloeibare tin.
Nu deze kant klaar is, kun je gemakkelijk het andere pootje vast solderen door de soldeerbout op het pootje te houden en rustig een klein beetje tin toe te voegen. Herhaal dit proces ook voor de andere twee condensatoren.
Stap 5: Weer eindeloos genieten van het geluid
Gefeliciteerd! 🎉
Nu hoef je enkel nog stap één en twee andersom uit te voeren en jouw Gameboy is weer ready om jarenlang jouw oren te plezieren met de heerlijke retro-plingeltjes! Enjoy!
