Gamecube Disc Laser Repareren
Woohoo! Je hebt eindelijk de oplossing gevonden om eindelijk na jaren die heerlijke combo's weer te gooien in Super Smash Bros Melee!
Hier vind je de oplossing om jouw Gamecube eindelijk weer die nostalgische games te laten lezen, zodat jij zoals vroeger weer nachten door kan halen!
De speaker en de condensatoren
Waarschijnlijk ligt het óf aan de laser, óf aan de condensatoren.
Dus... hoe weet je nu of de condensatoren daadwerkelijk aan vervanging toe zijn? Hier enkele problemen die jij dan zeer waarschijnlijk herkent:
- Het constante teleurstellende geluidje wanneer een game niet wordt herkend
- Je krijgt de melding ''No Disc''
- De disc blijft maar draaien, zonder gelezen te worden
Na het volgen van deze repair guide ben je binnen no-time een pro in het vervangen van de laser condensatoren en kan je weer eindeloos genieten van al jouw games.
⏱Tijd: 30-40 minuten
🎓Moeilijkheidsgraad: Gevorderd
🛠 Benodigdheden:
- Een Kruiskop schroevendraaier voor het los schroeven van het moederbord
- Een 4.5mm Gamebit Schroevendraaier voor het los schroeven van de behuizing

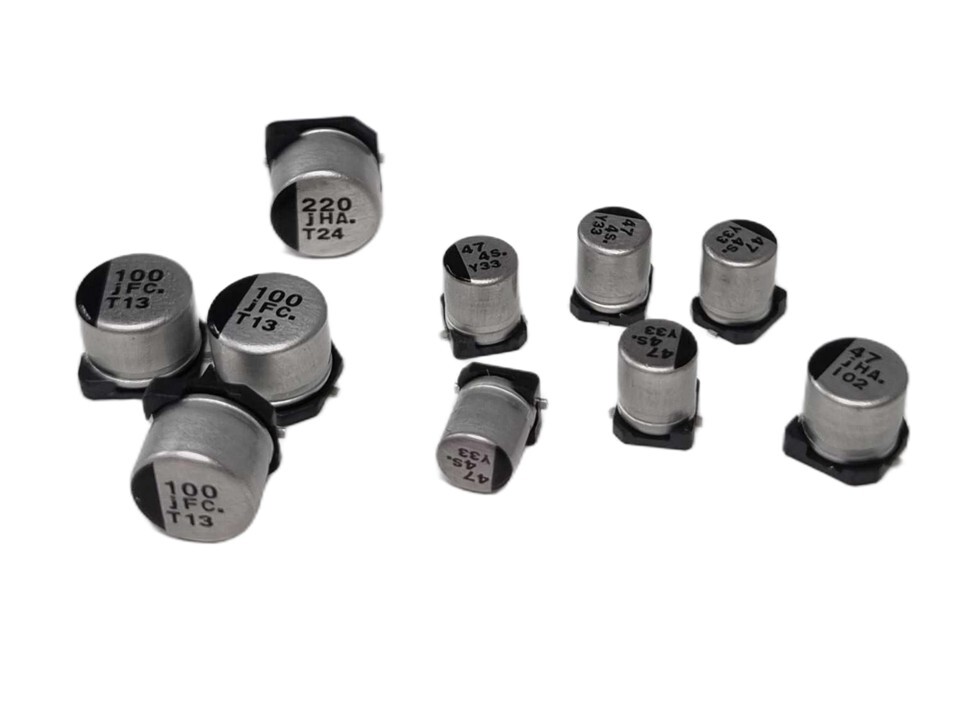

- De benodigde Recap Kit
- Een soldeerbout (Een instapmodel is voldoende)
- Een rolletje soldeertin
Stap 1: Het openmaken van jouw Gamecube
Deze stap is van ultiem belang om te beginnen aan de reparatie van jouw Gamecube, het openmaken van de console!

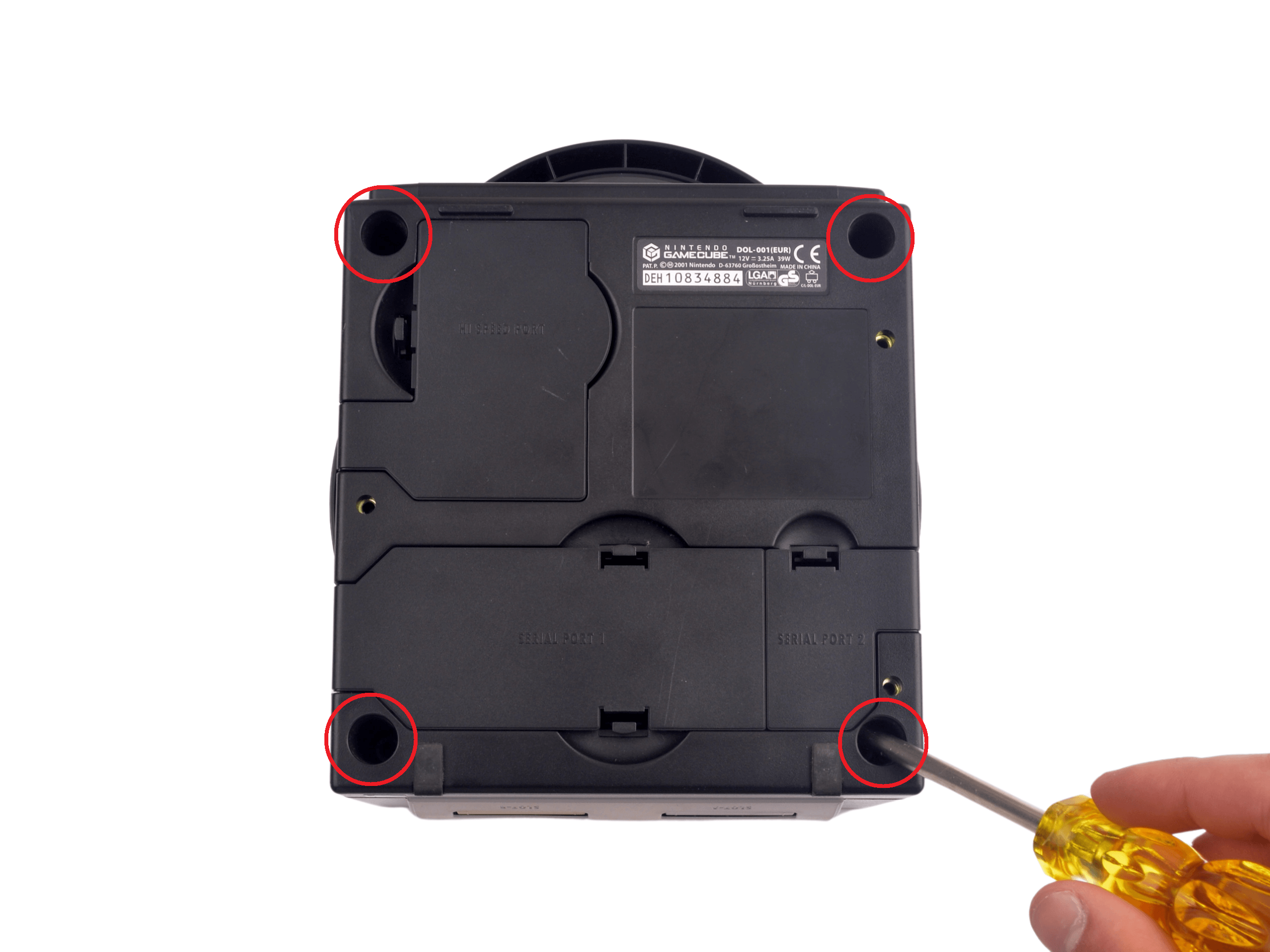

De achterkant van de console is vastgemaakt met vier zogenaamde ''gamebit'' schroefjes, een speciaal type schroef die Nintendo op veel van haar consoles heeft gebruikt.
Draai allereerst deze schroeven los.

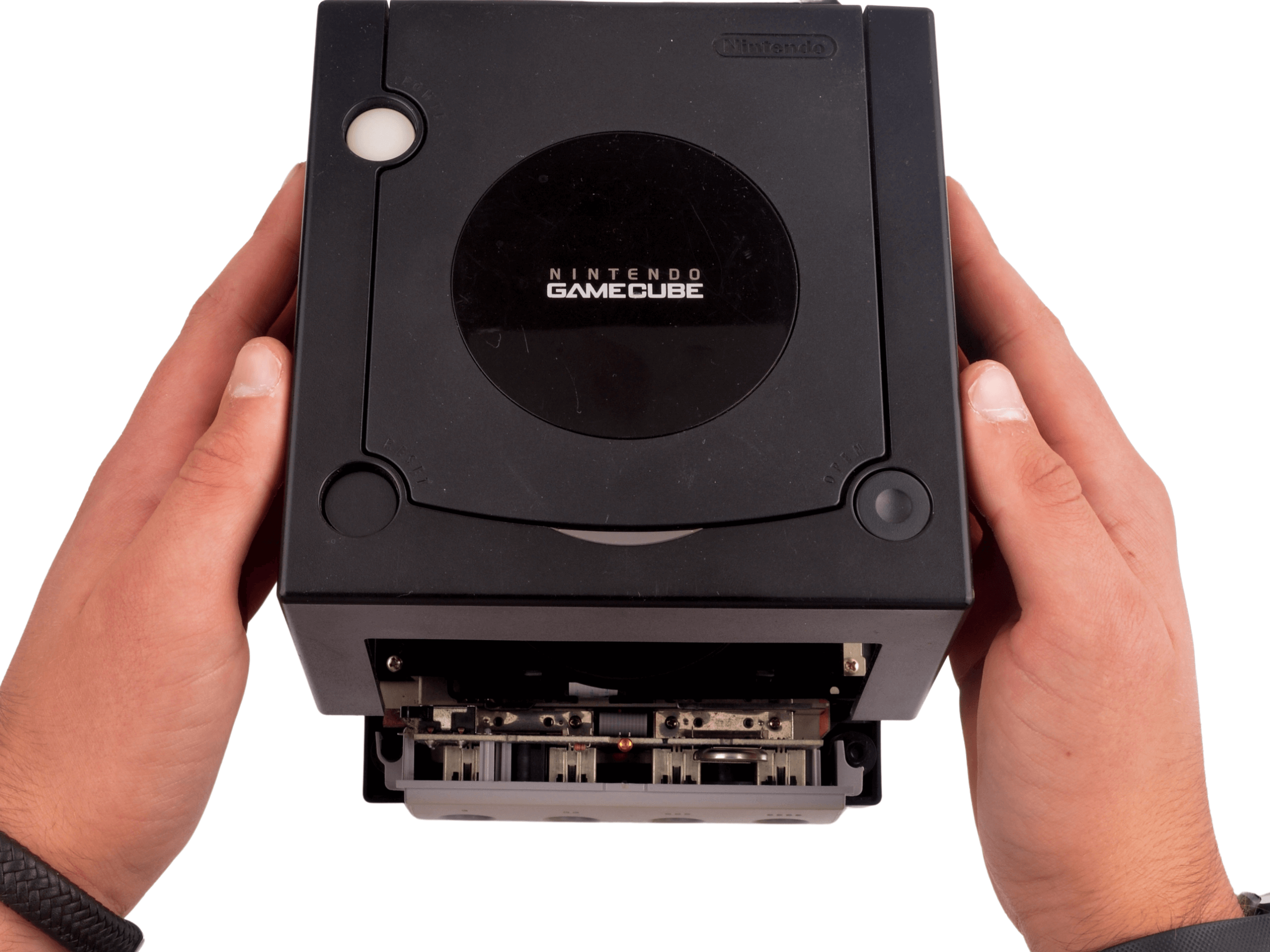

Nu je de schroeven er allemaal uit hebt, kun je de Gamecube rustig omdraaien, en de bovenkant omhoog tillen. Dit zal niet veel kracht moeten kosten, ga vooral niet trekken.
Stap 2: De laser assembly verwijderen
Boem! Nu je de cover los hebt, en even een momentje hebt genomen dit bijna 25 jaar oude prachtstuk te bewonderen. Is het tijd om de laser assembly los te halen van de rest van de casing!

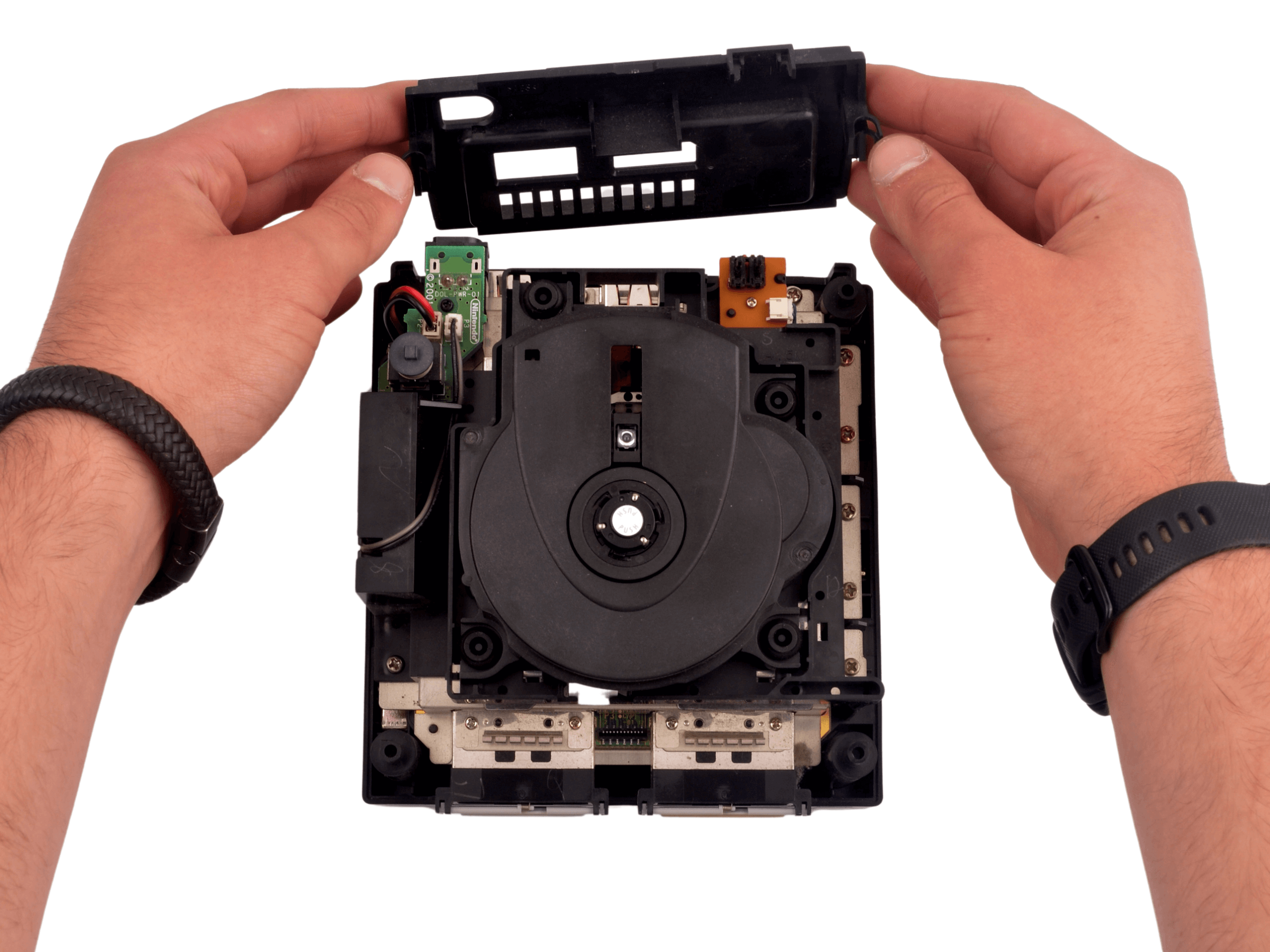

Klik allereerst de controller connection port los, en doe vervolgens hetzelfde met het plaatje aan de achterkant

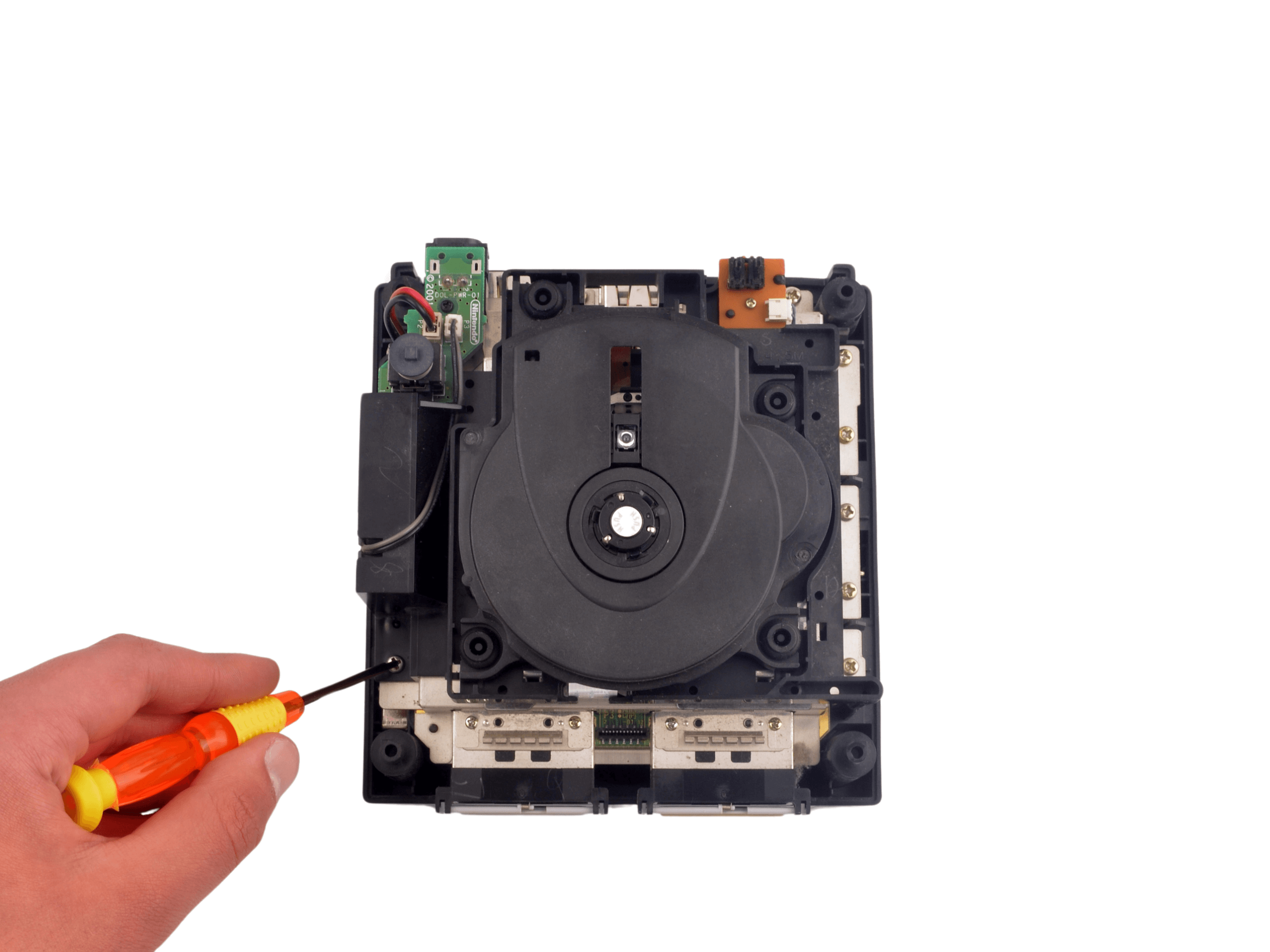

Om de assembly los te schroeven is het belangrijk eerst de fan los te halen. Dit doe je door de twee schroefjes aan weerzijden los te maken.

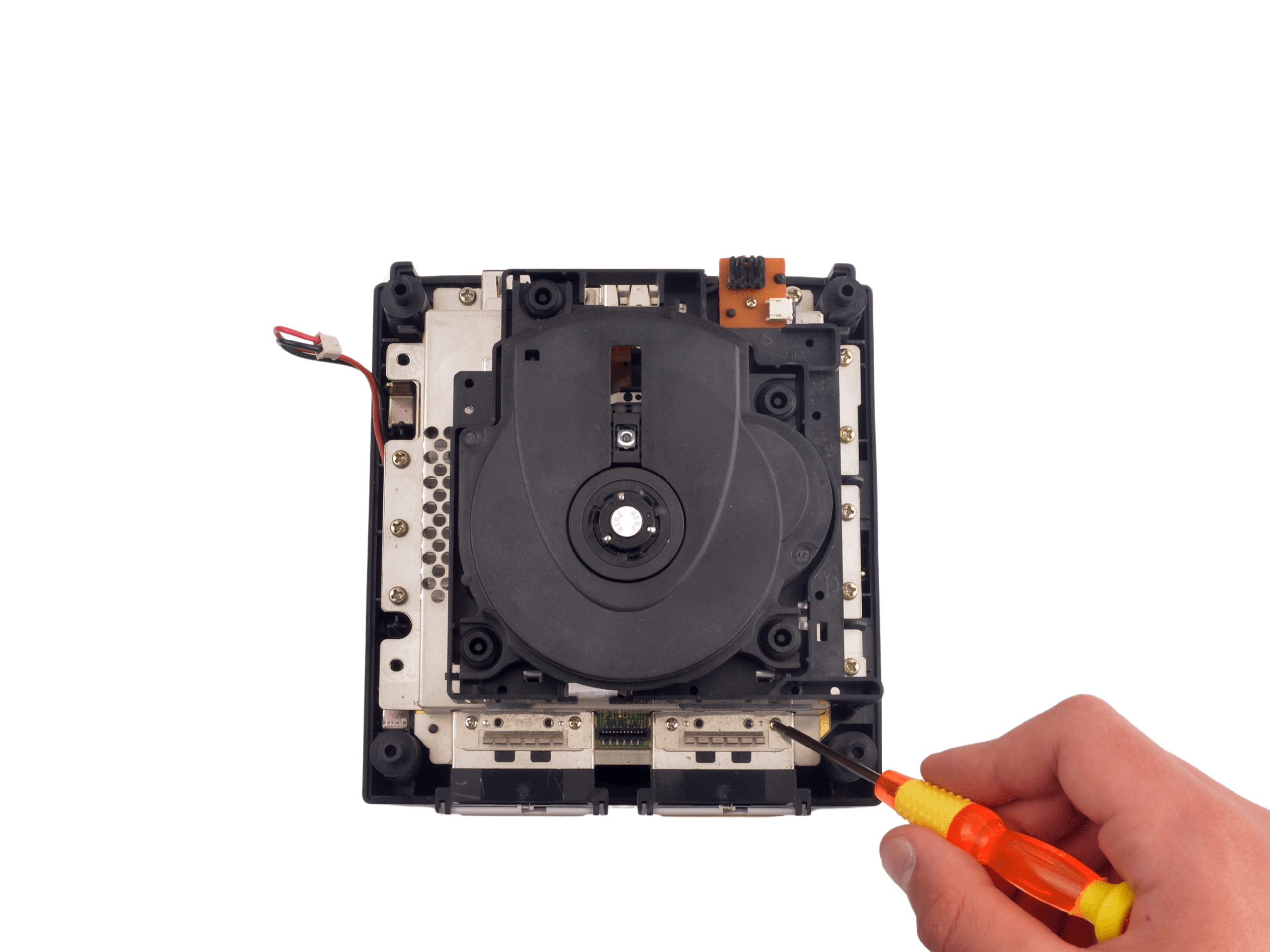

Nu zitten er ook nog twee grounding plated aan de voorzijde van de Gamecube, deze bevatten lange schroeven.

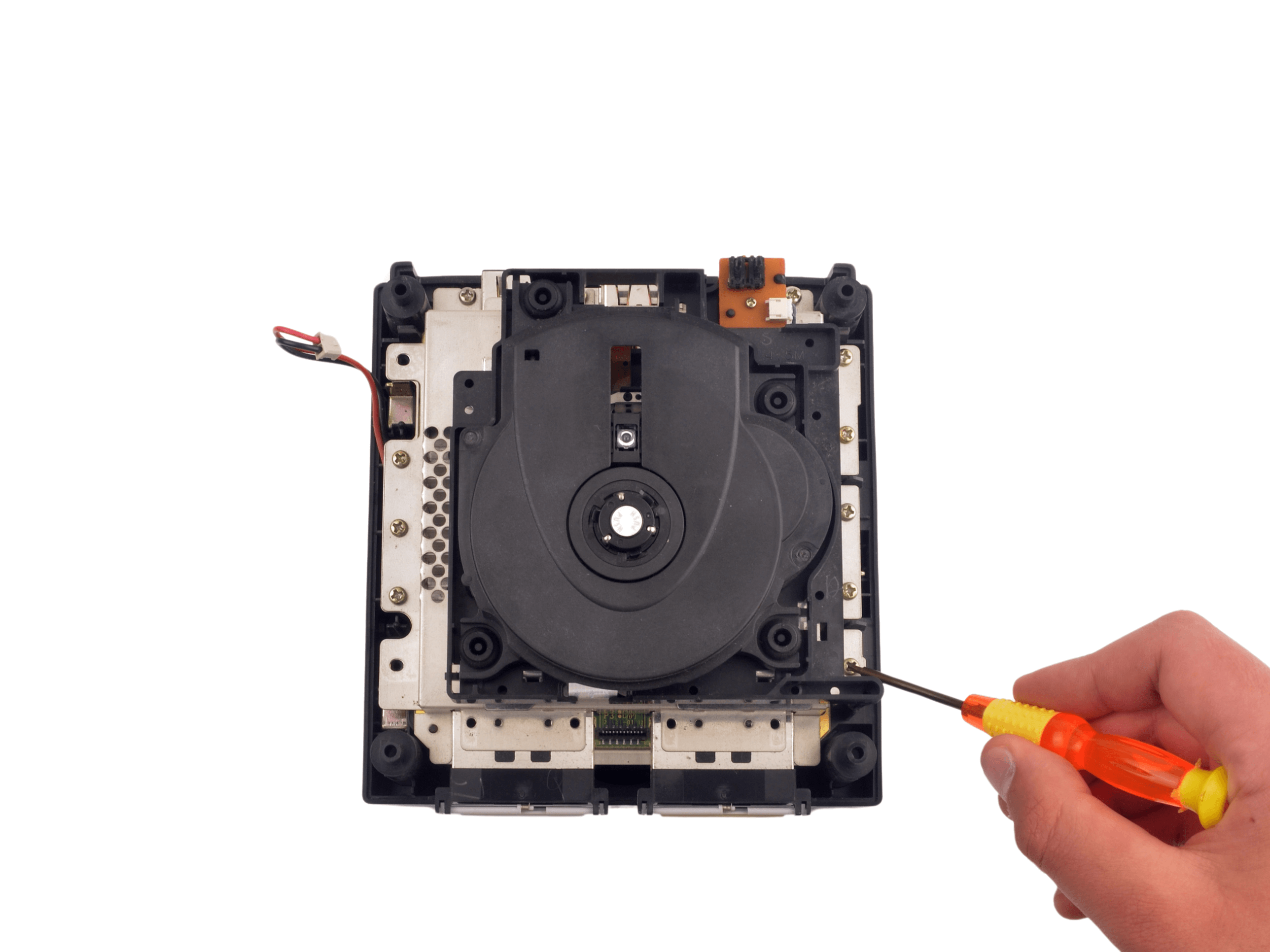

Vanaf nu wordt het makkelijk! Er zijn enkel nog hetzelfde type schroeven over die de twee zilverkleurige beschermplaatjes aan elkaar houden, nadat je deze hebt losgeschroefd zit de laser assembly los!

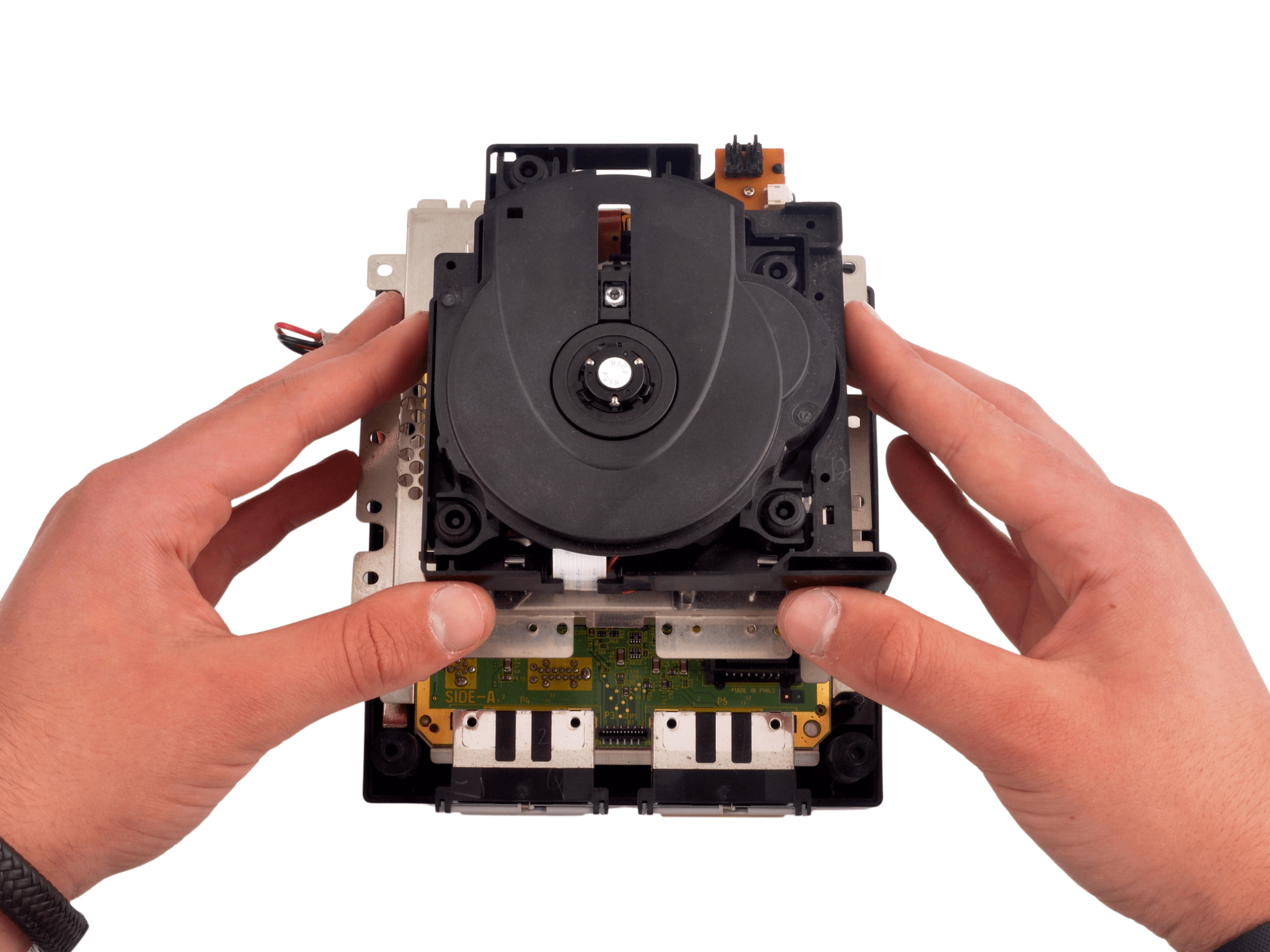

Til nu rustig de hele laser assembly omhoog, dit zal nogmaals weinig tot geen kracht moeten kosten. Dus geef er geen harde yank aan!
Stap 3: Het loshalen van het moederbord

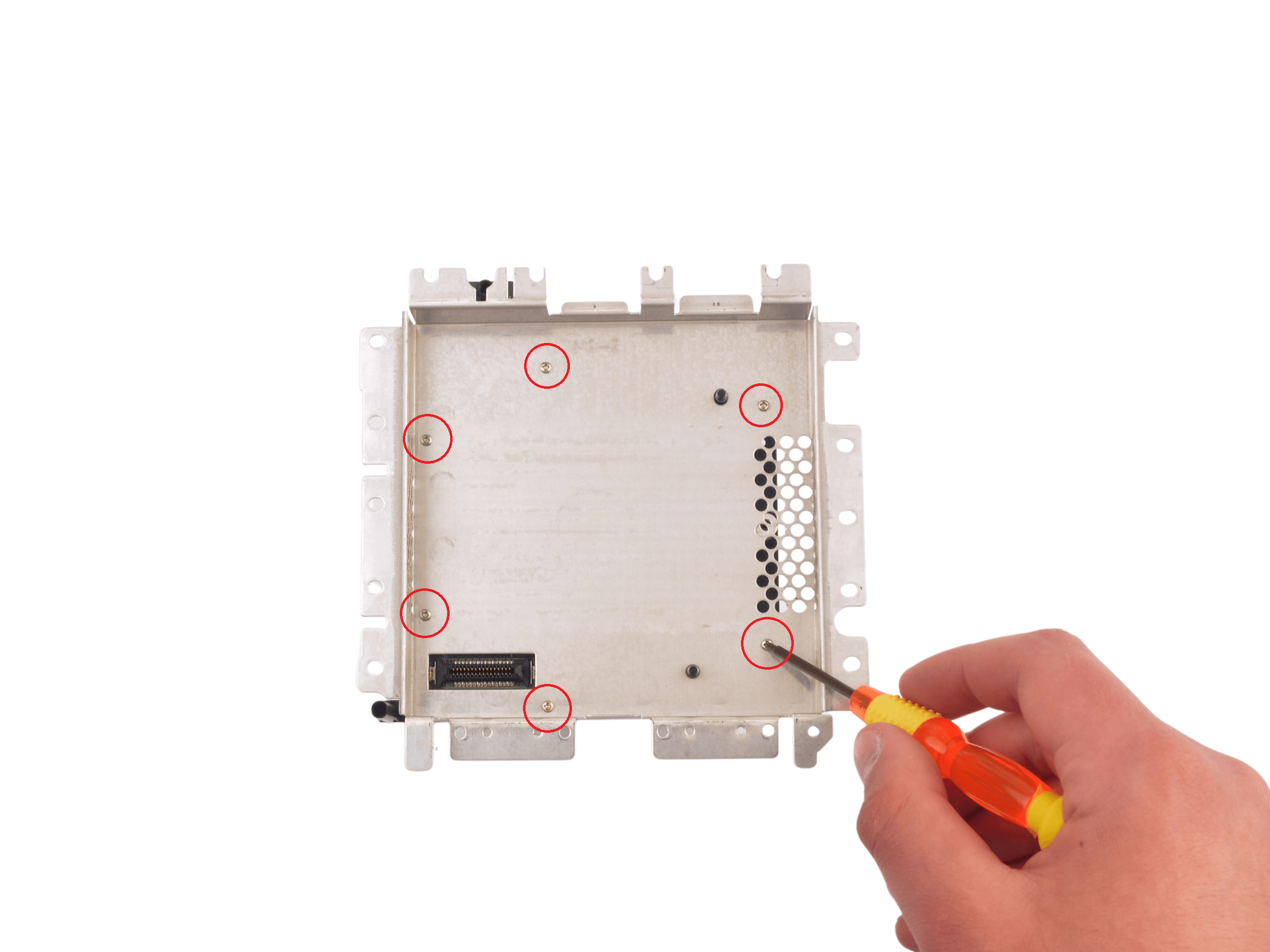

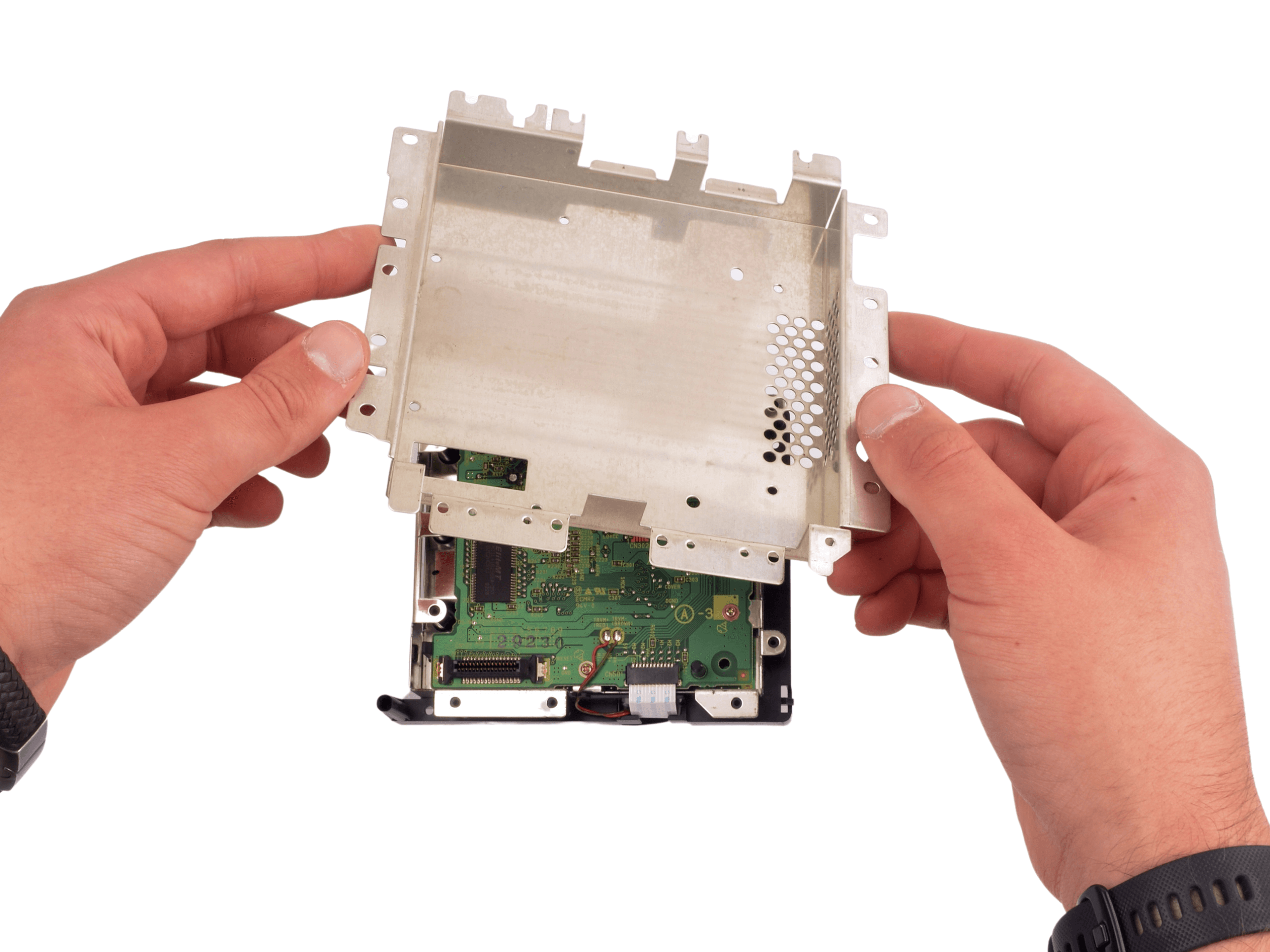

Nu je jouw laser assemly los hebt kun je het belangrijke moederbord loshalen. Voordat je het moederbordje ziet, moet je nog even zes kleine schroefjes losmaken.
Na het losmaken van deze schroefjes komt dit plaatje zonder weerstand los!

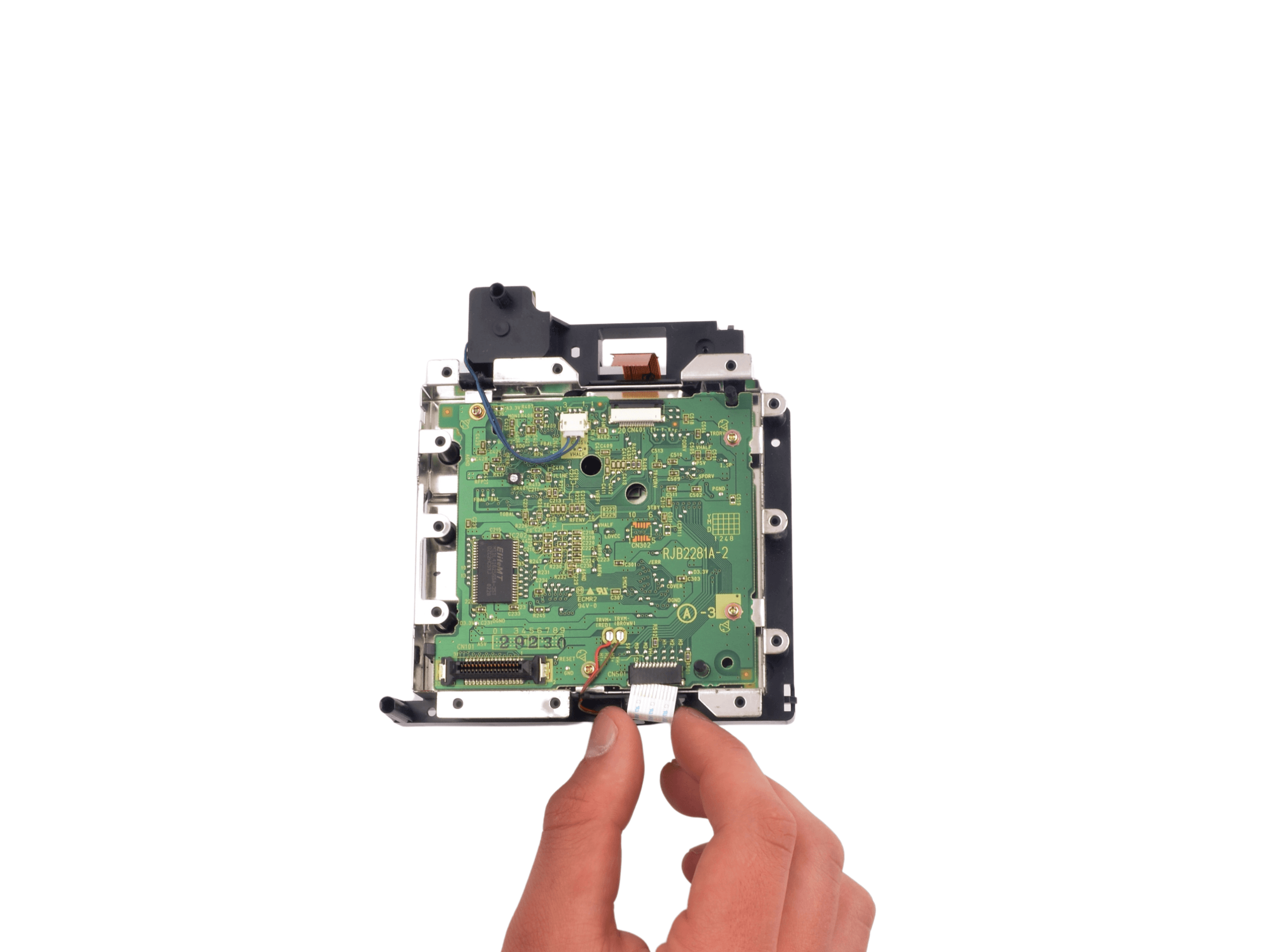

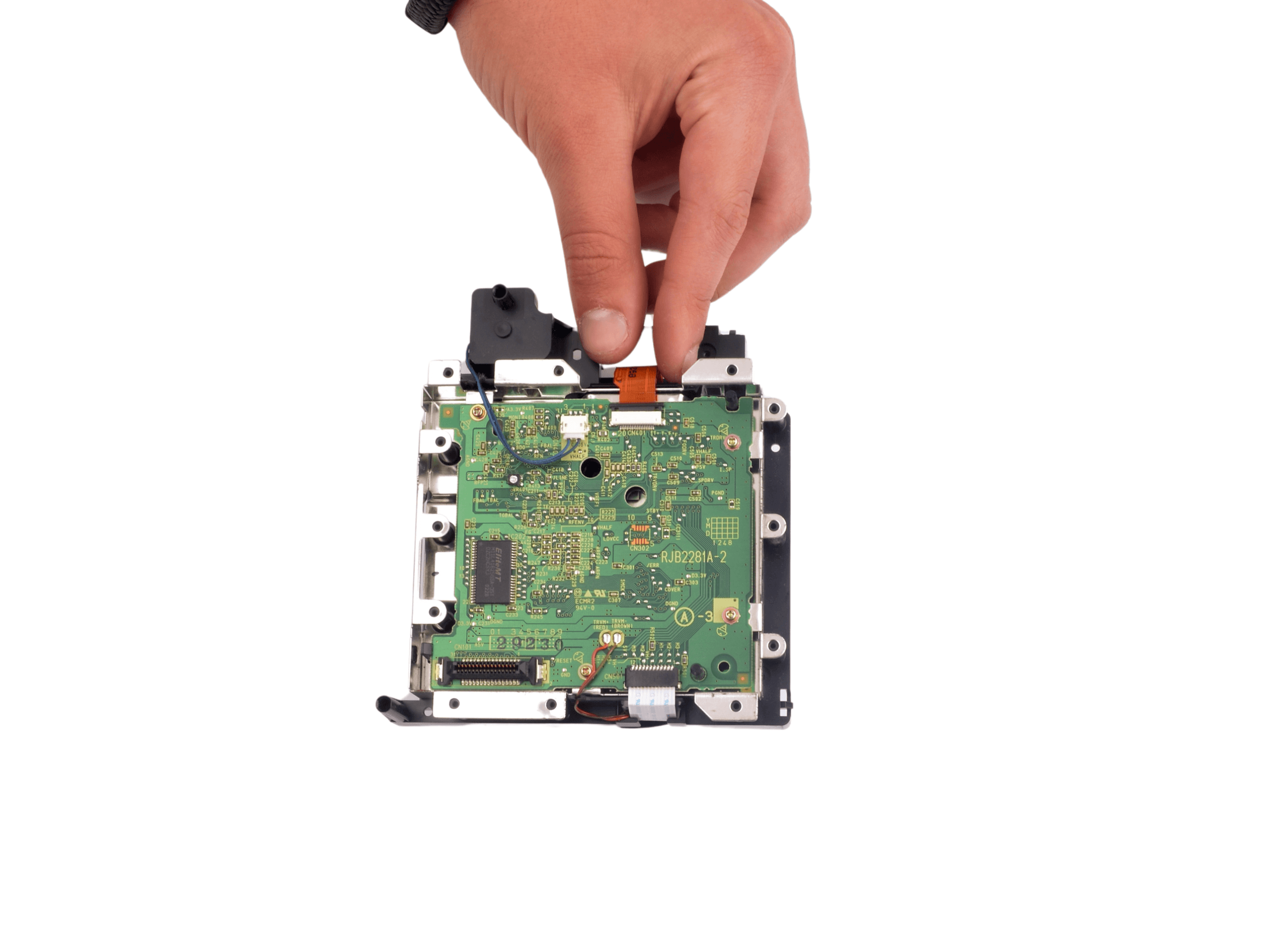

Dit moederbordje zit verbonden met de laser door één kabeltje en twee ribbons. één ribbon wordt vastgehouden in een connector, die een soort deurtje gebruikt om deze kabel goed klem te houden. Dit deurtje kun je losmaken door aan weerzijde van de connector op het kleine zwarte/beige randje te duwen richting de bovenkant van het moederbord.
Nu kun je deze ribbon zonder weerstand uit de connector halen.

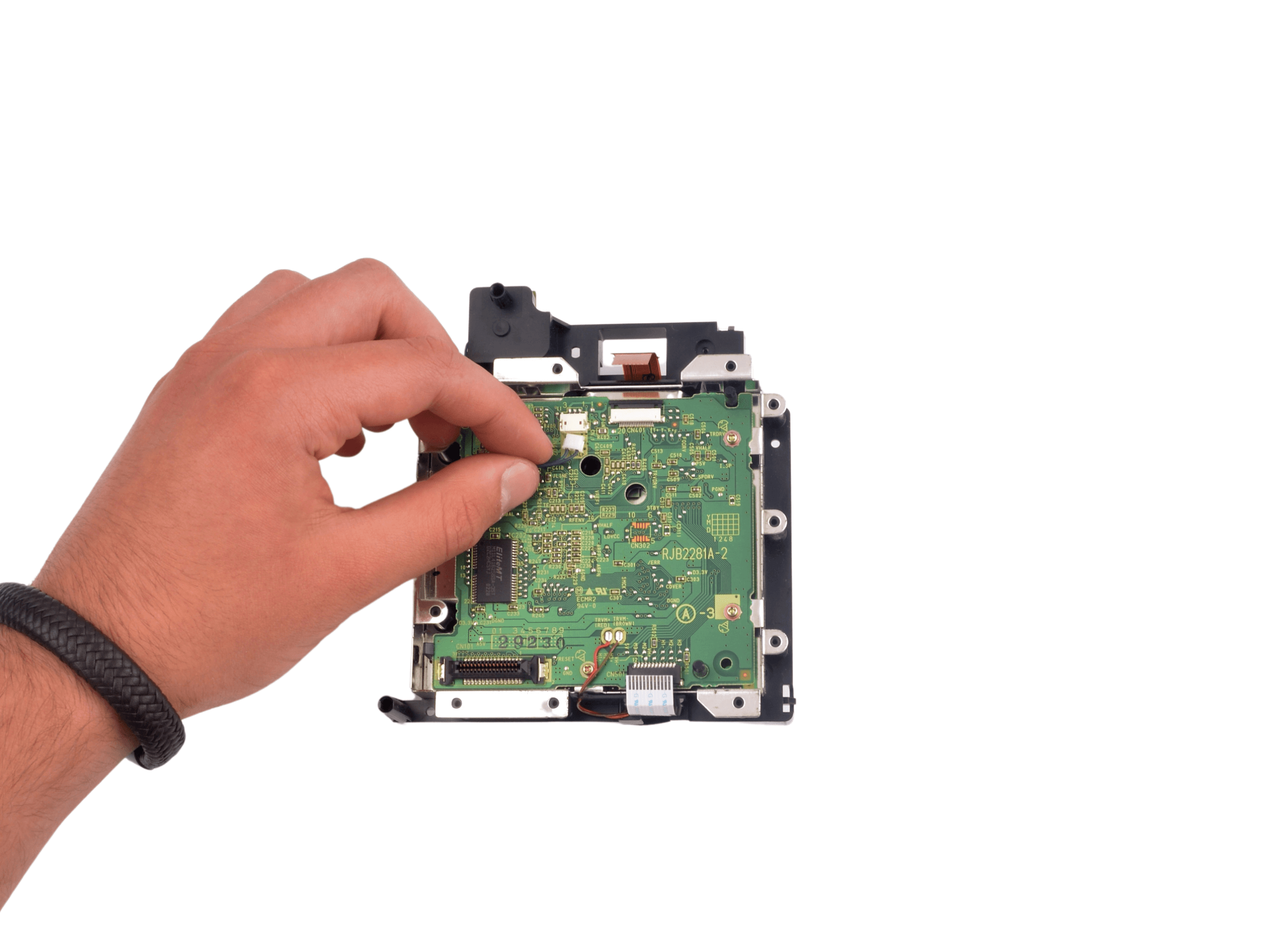

De andere ribbon kun je rustig uit de connector trekken, hier is geen bijzondere handeling voor nodig.
Nadat je beide de ribbons los hebt, kun je de connector lostrekken.
En dan komt nu het eerste moment waar je een soldeerbout nodig hebt! Dus steek deze in het stopcontact en pak er even een ijskoud drankje bij.

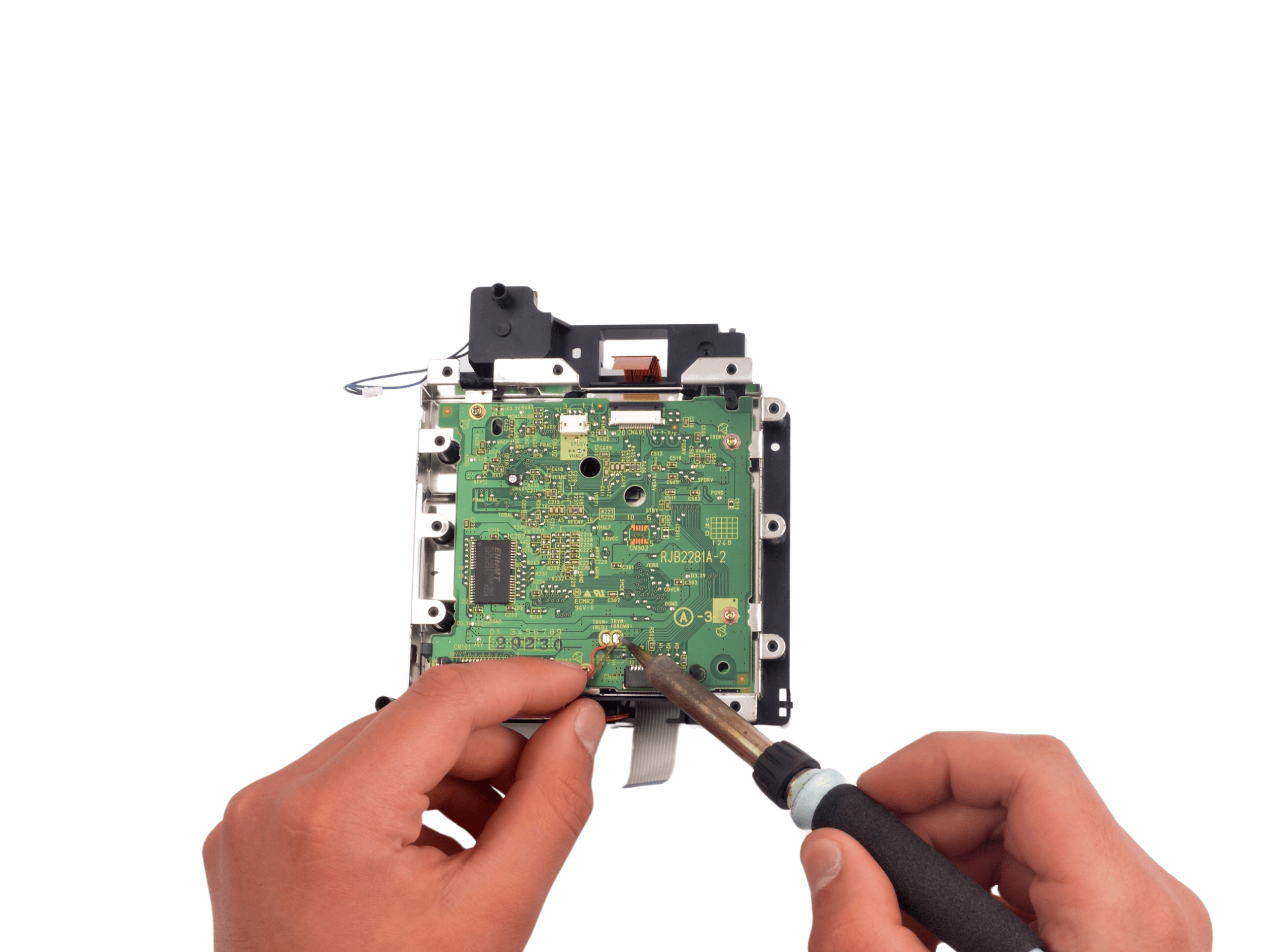

Je gaat nu de twee kabeltjes die op het moederbord zitten los solderen. Houd de bout op het soldeerpuntje en wacht totdat deze begint te glimmen als een spiegel, trek vervolgens rustig de kabel weg van deze soldeerpad. Herhaal dit voor het andere draadje.

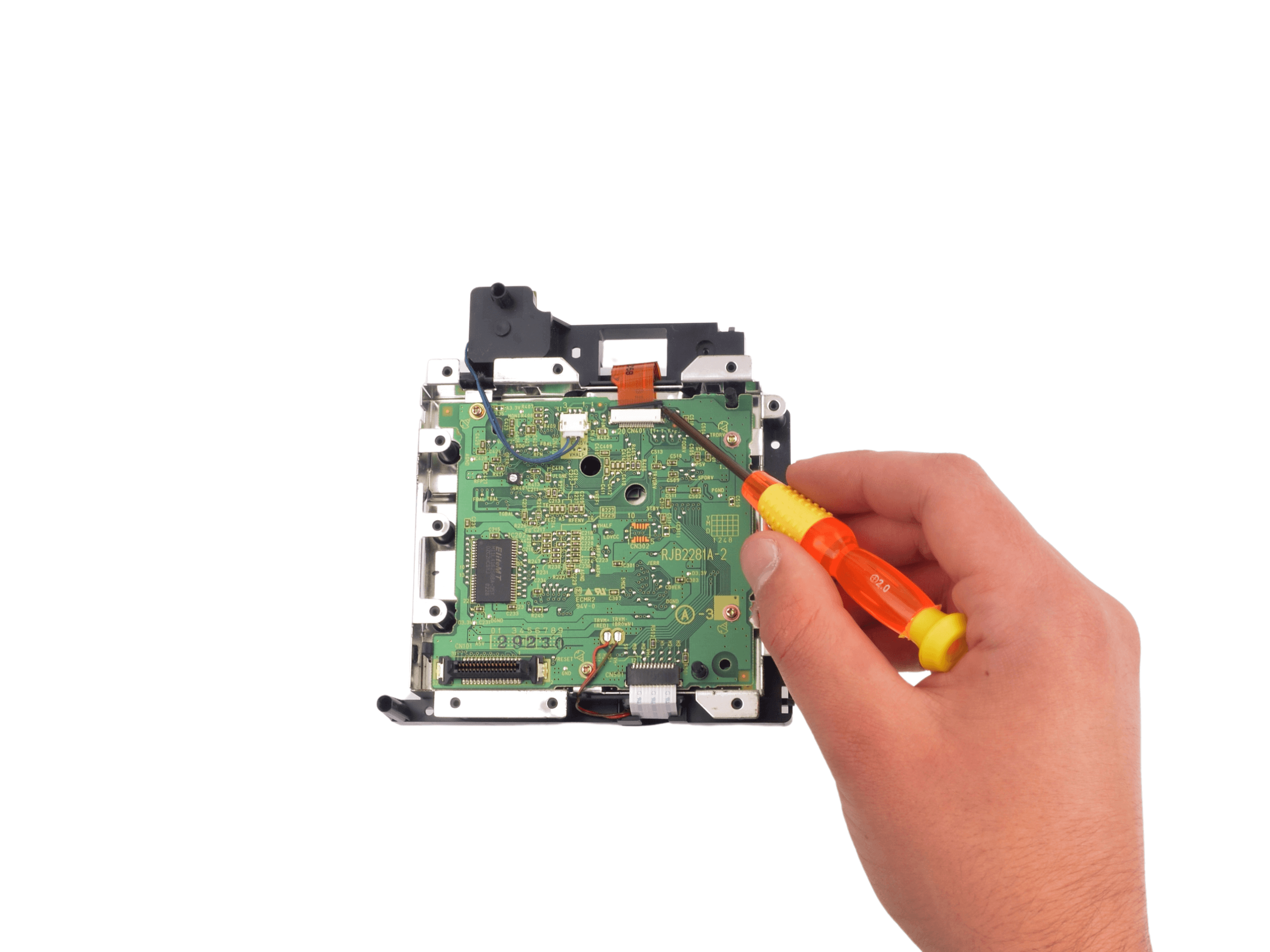

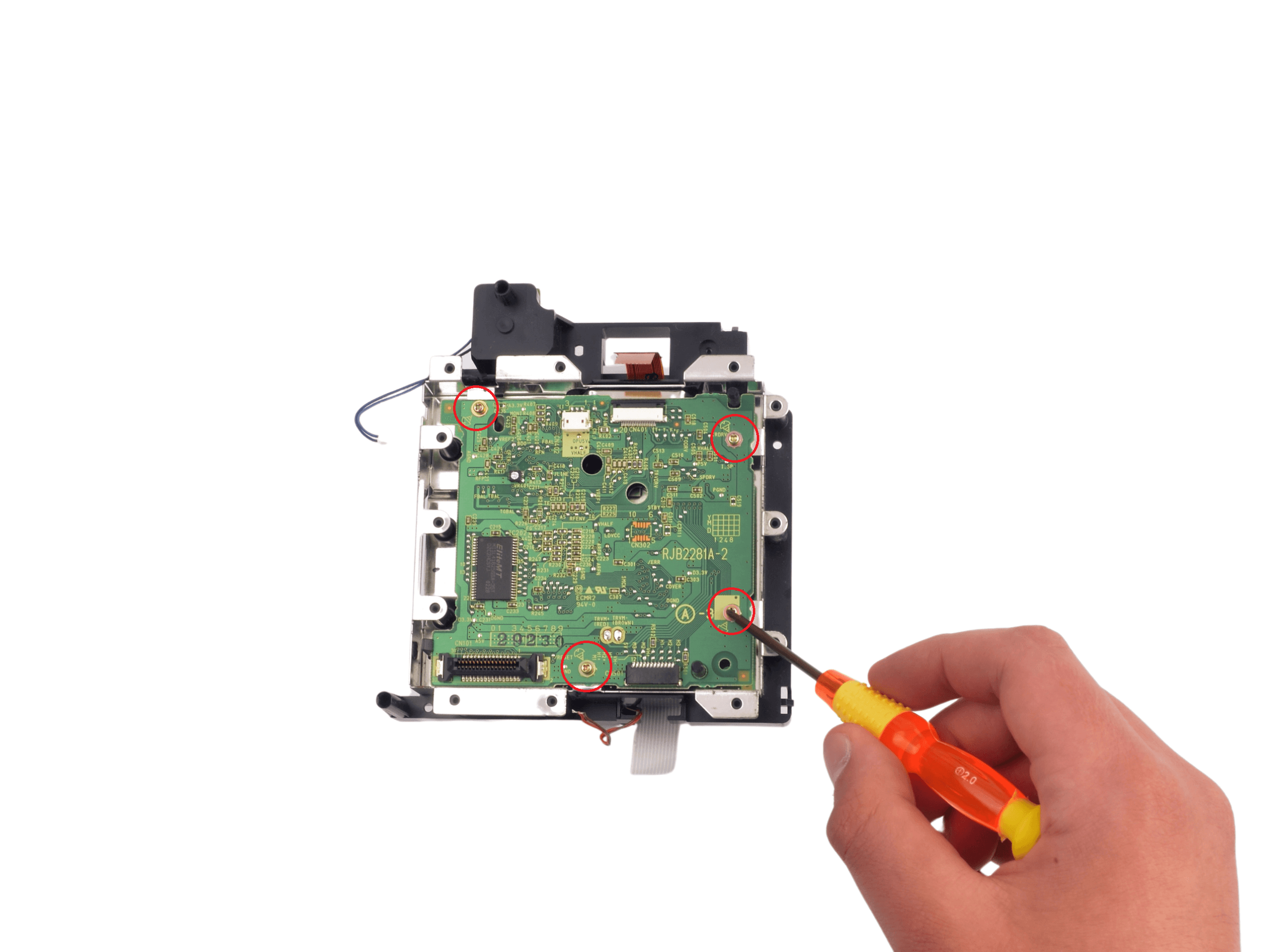

Nu je alle draadjes los hebt kan je de vier schroefjes die het moederbord nog op zijn plek houden, los schroeven.
Stap 4: Het verwijderen van de oude condensatoren
Nu jouw moederbord los is ga je deze voorbereiden voor de grote operatie: Het vervangen van de condensatoren!
Voordat je de nieuwe condensatoren kunt plaatsen, moeten de oude eerst verwijderd worden.

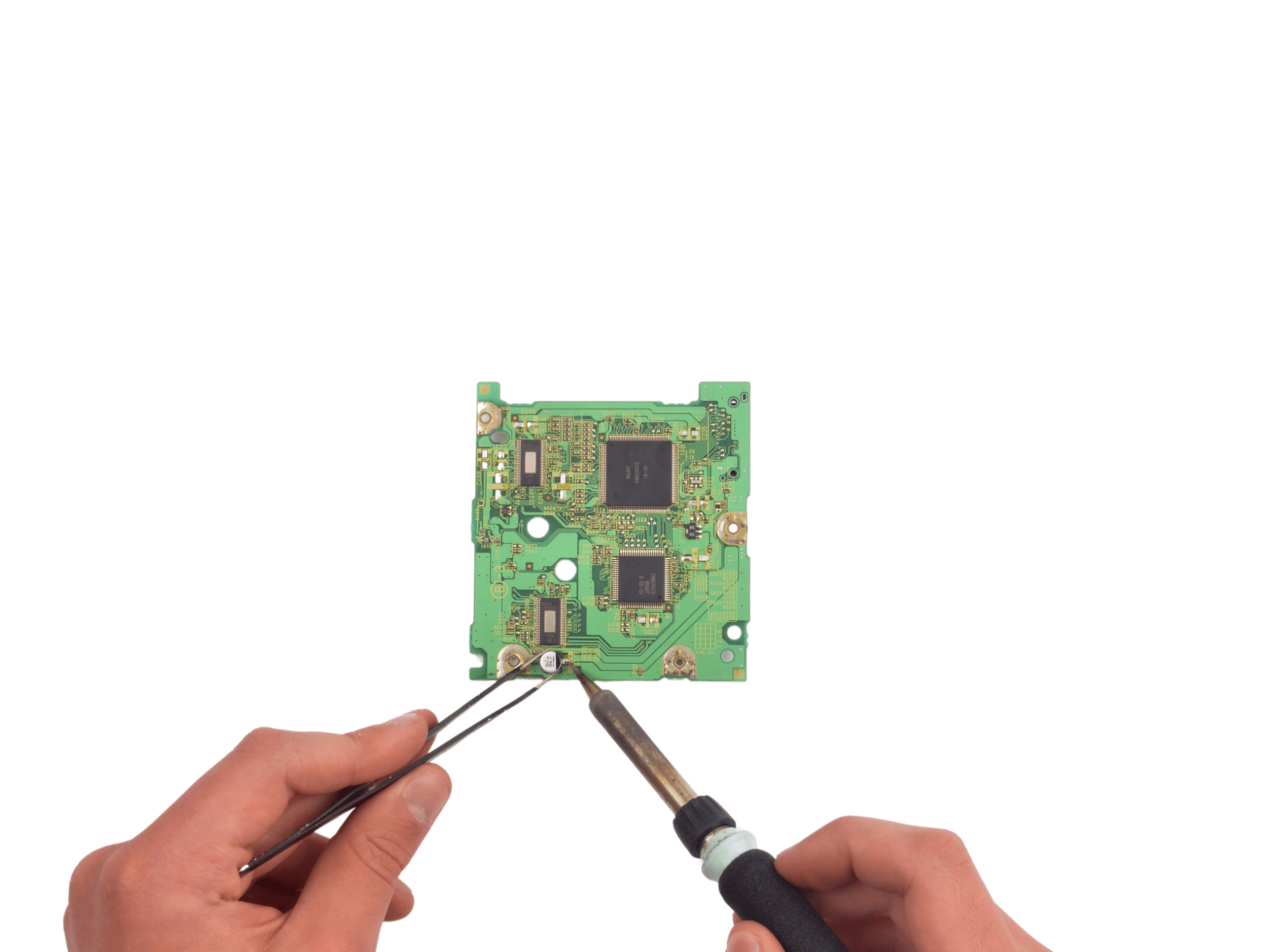

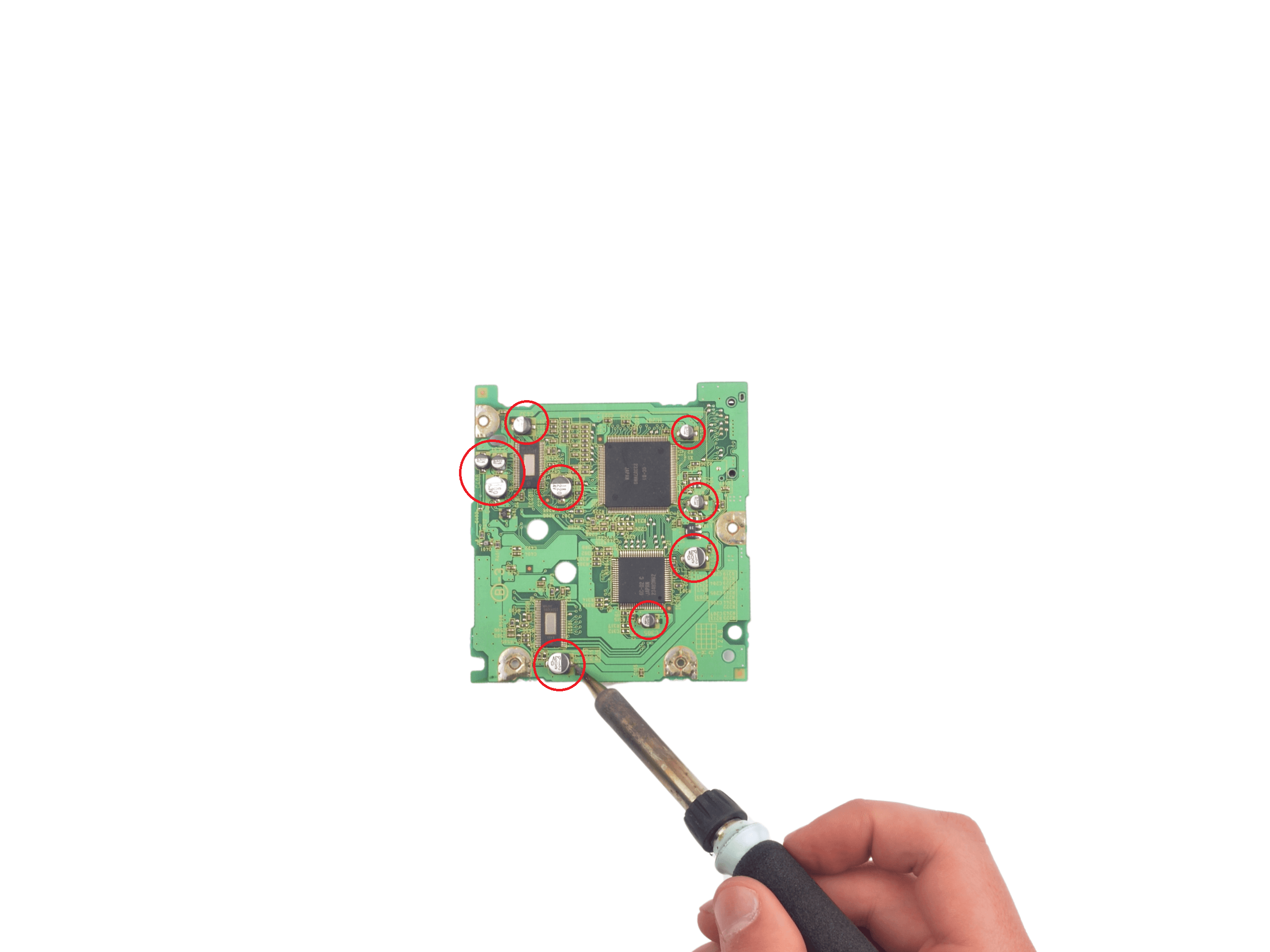

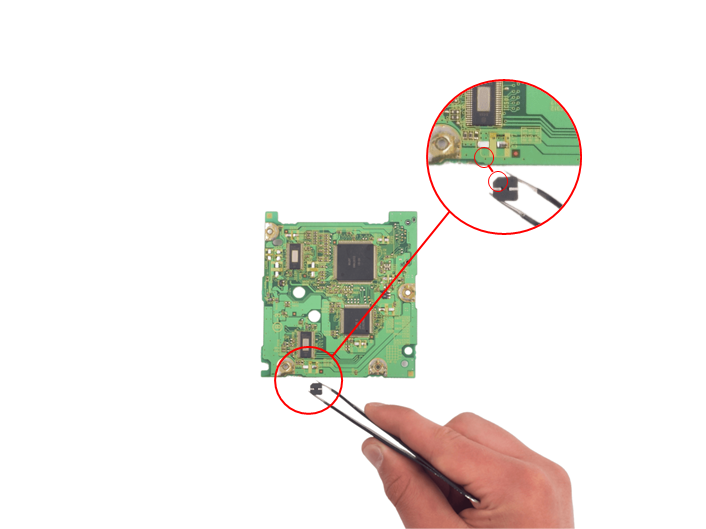

Dit doe je door één kant van de pootjes die zich aan de zijkant van de condensator bevinden, te verhitten met een soldeerbout (350-400℃) en rustig het pootje als een soort wipwap de andere kant op te duwen. Hierdoor zal het pootje dat je aan het verhitten was, zich omhoog en weg van het soldeervlak bewegen.
Nadat je dit hebt gedaan, hoef je enkel nog het andere pootje te verhitten en de condensator komt zo van het moederbord los! Dit proces herhaal je ook bij de overige negen condensatoren.
Stap 5: Het monteren van de nieuwe condensatoren
Condensatoren hebben een polariteit. Dit betekent dat één kant de (+) kant is en de andere kant de (-). Het is belangrijk je hier strikt aan te houden, omdat een omgekeerde condensator niet zal werken.
Gelukkig hebben de voetjes van de condensator twee afgevlakte hoekjes, die overeenkomen met de tekening op het moederbord. Enkel even opletten dat deze hoekjes overeen komen dus!

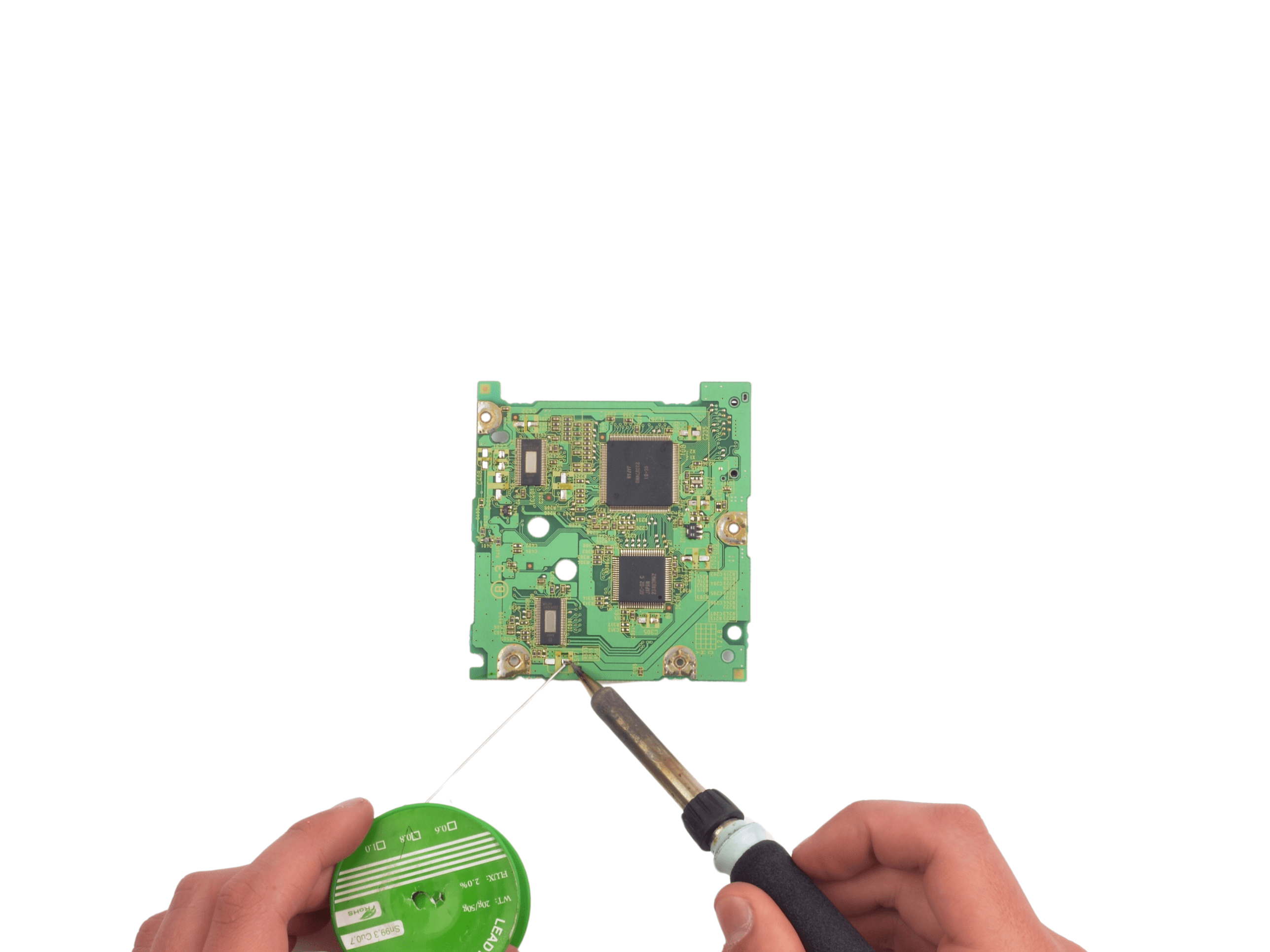

Voeg een klein beetje tin toe aan een van de langwerpige soldeervlakken.
Verhit nu de soldeerpad waar je het tin hebt toegevoegd, totdat deze begint te glimmen. En schuif vervolgens rustig de condensator in de vloeibare tin.
Nu deze kant klaar is, kun je gemakkelijk het andere pootje vast solderen door de soldeerbout op het pootje te houden en rustig een klein beetje tin toe te voegen. Herhaal dit proces ook voor de andere negen condensatoren.
Stap 5: Weer eindeloos genieten van jouw games
Gefeliciteerd! 🎉
Nu hoef je enkel nog stap één, twee en drie andersom uit te voeren en jouw Gamecube is weer ready om jarenlang jouw prachtige games te visualiseren! Enjoy!
