Nintendo NES Regio Vrij Maken
Je hebt net je NES van zolder gehaald, maar je games zijn ver te bekennen..
Je zoekt snel online naar wat spelletjes, en merkt dat spellen met NTSC in de titel een stuk goedkoper zijn. Nadat je deze hebt besteld blijft jouw NES op wit beeld. Je bent niet alleen!
Hier vind je de oplossing om die NTSC spellen smooth te laten draaien op jouw Europese (PAL) NES!
Maar... hoe weet je nu of jouw witte scherm komt door een NTSC game of simpelweg door de PIN connector? Hier zijn enkele problemen die jij dan zeer waarschijnlijk herkent:
- Blijvend rood knipperend lampje
- Op de game staat (USA) en geen (EUR of HOL)
- Het scherm blijft grijs/wit
Na het volgen van deze repair guide ben je binnen no-time een pro in het regiovrij maken van jouw NES en kan je kwalitatief en betaalbaar die classics spelen!
Let op: De PIN connector is met de tijd waarschijnlijk ook al op het randje van het leven, wij raden aan deze uit voorzorg samen met de benodigde schroevendraaiers te bestellen. De PIN connector vind je hier:
🛠️ Klus je zelf liever niet? We bieden deze reparatie ook aan als service. Dan doen wij het voor jou! Je vindt de service hier:
⏱ Tijd: 20-30 minuten
🎓 Moeilijkheidsgraad: Beginner
🛠 Benodigdheden:
- Een Kruiskop schroevendraaier
- Een kniptang (Zo fijn mogelijk, wij raden flatcutters aan)
Stap 1: Het openmaken van de behuizing
Deze stap is van ultiem belang om te beginnen aan de reparatie van jouw NES, het openmaken van de console!
De achterkant van de console is vastgemaakt met vier kruiskop schroefjes.
Draai allereerst deze schroeven los.

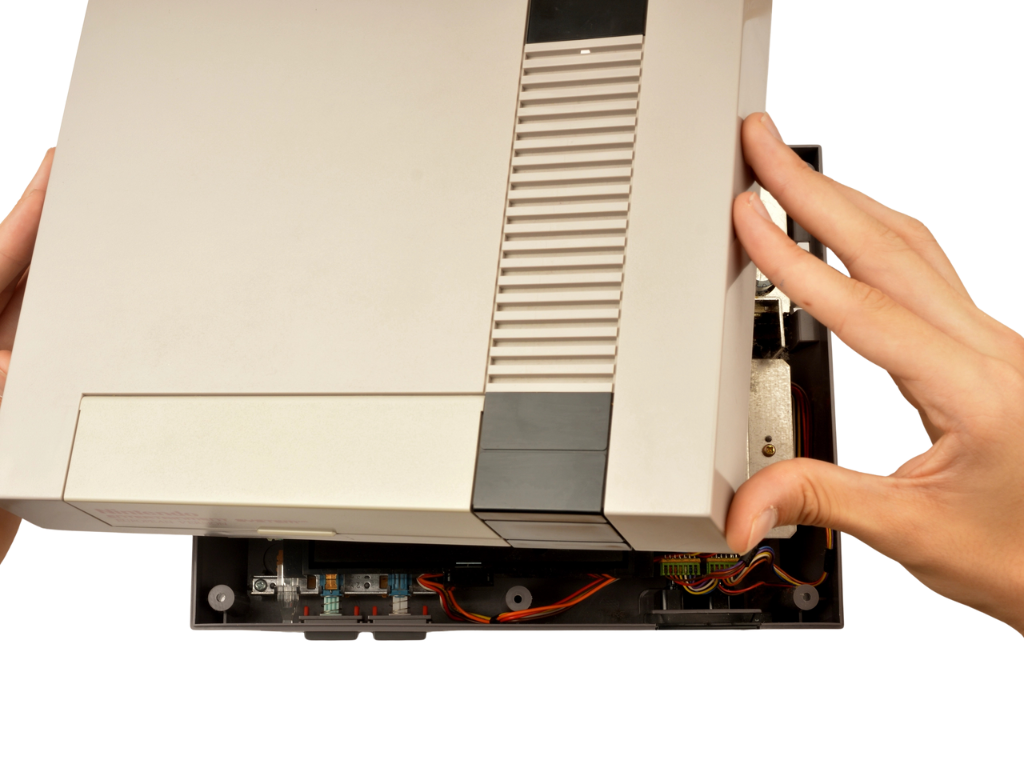

Nu je de schroeven er allemaal uit hebt, kun je de Nes rustig omdraaien, en de bovenkant omhoog tillen. Dit zal niet veel kracht moeten kosten, ga vooral niet trekken.
Stap 2: De RF-Shield loshalen
Nu je het hoedje van de NES af hebt gehaald, zie je al bijna alle mooie internals!

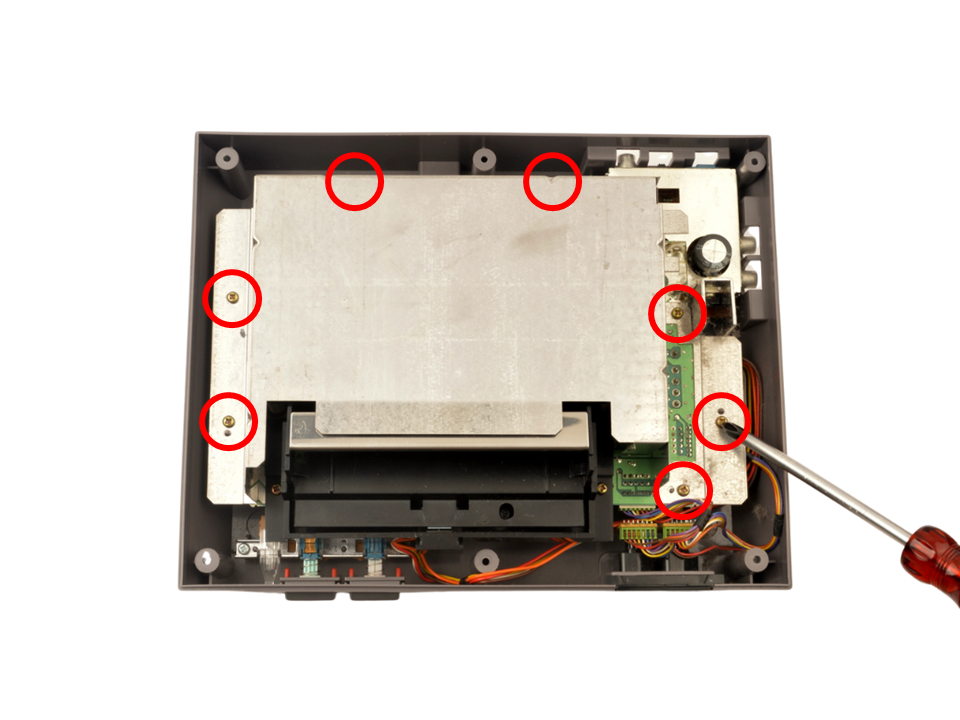

Om de PIN connector te bereiken moet je eerst nog zeven kruiskop schroeven losdraaien.

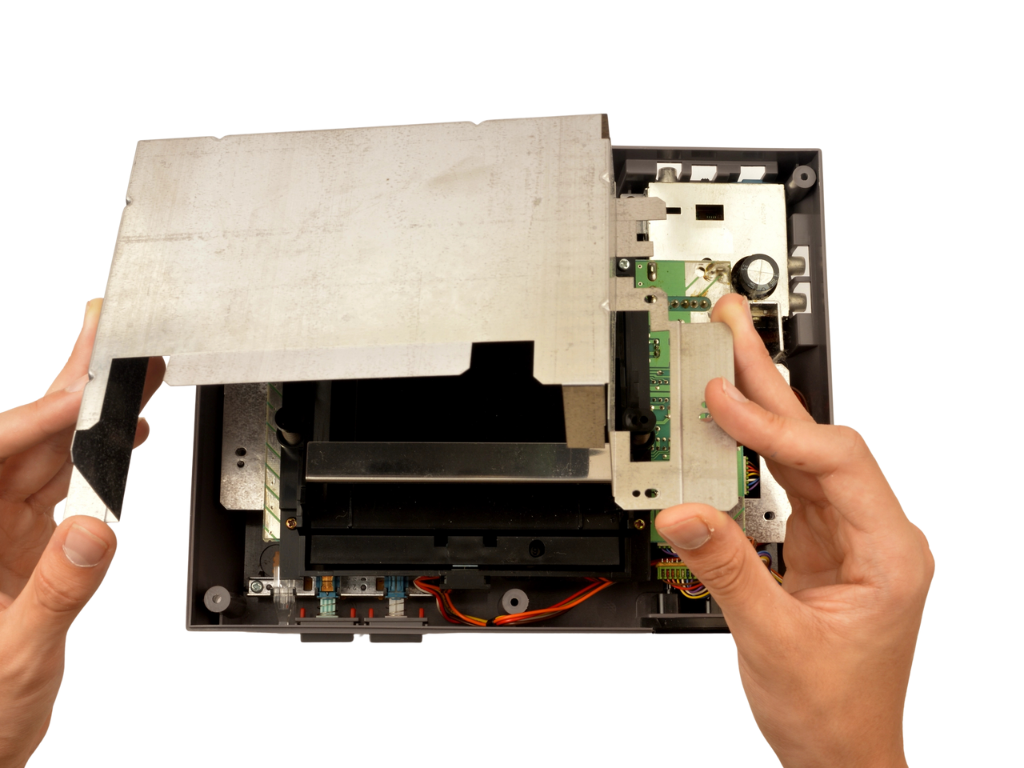

Nadat je dit hebt gedaan kun je dit RF-Shield schuin omhoog tillen.
Stap 3: De cartridge slot weghalen

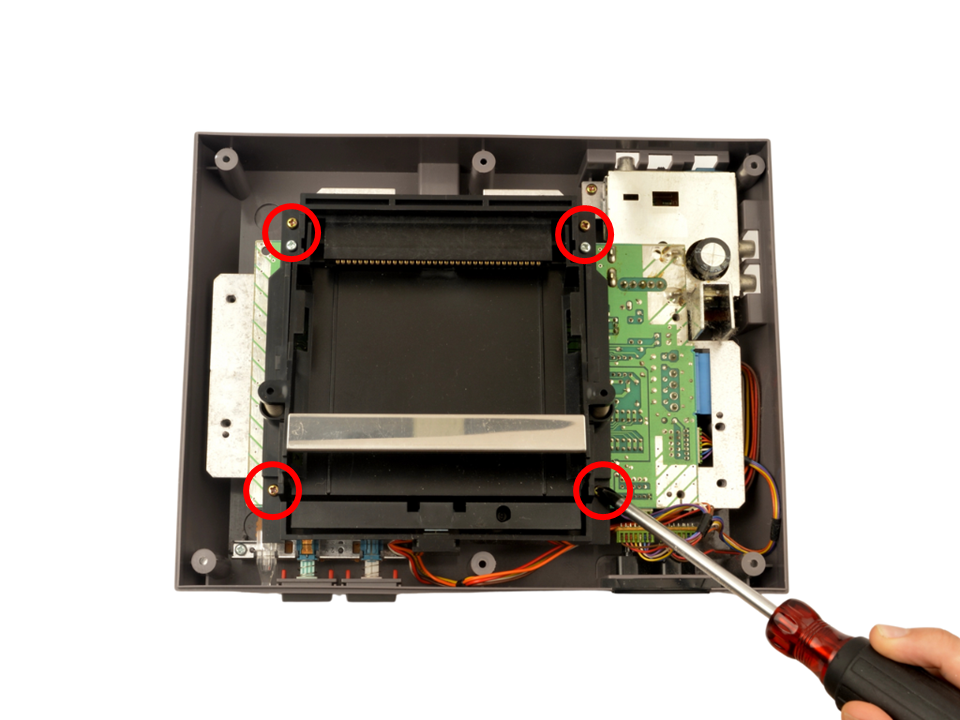

Je bent er bijna! Nu hebben nog de cartridge slot die in de weg zit. Deze zit vast met zes schroeven, waarvan de middelste twee een andere lengte hebben.
Schroef deze allemaal los.

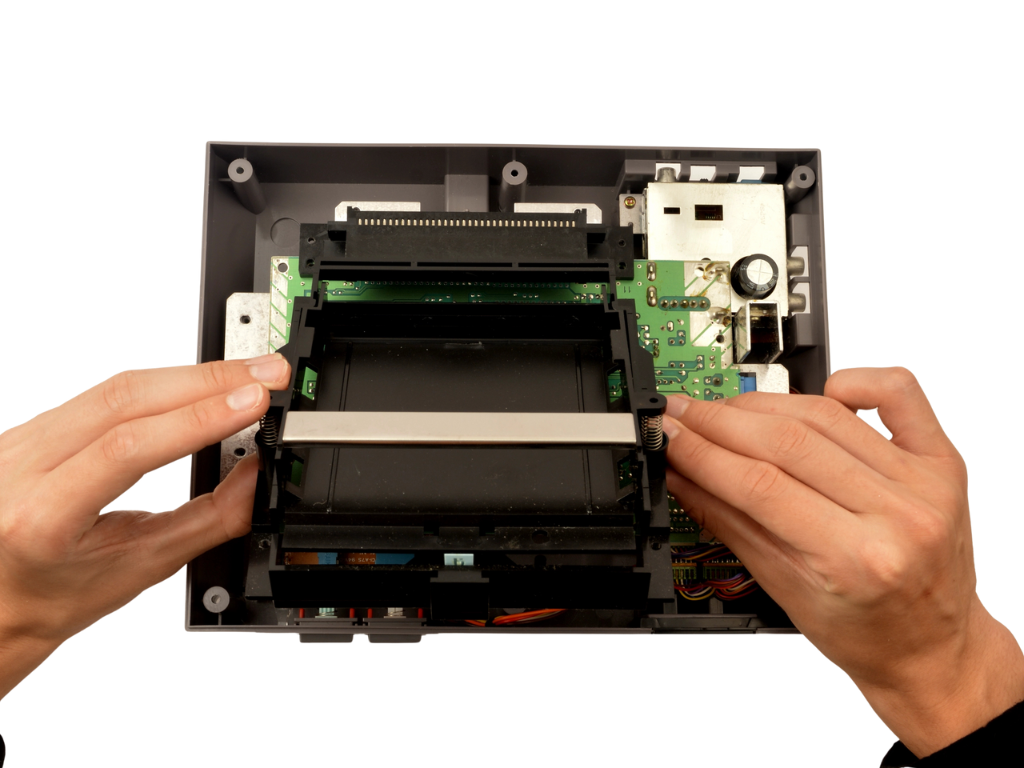

Nu je dit hebt gedaan kun je deze cartridge slot naar voren en omhoog bewegen, dit kan eventjes wat energie kosten maar je zal niet moeten twijfelen of er dingen kapot gaan.
Stap 5: Het moederbord uit de behuizing halen

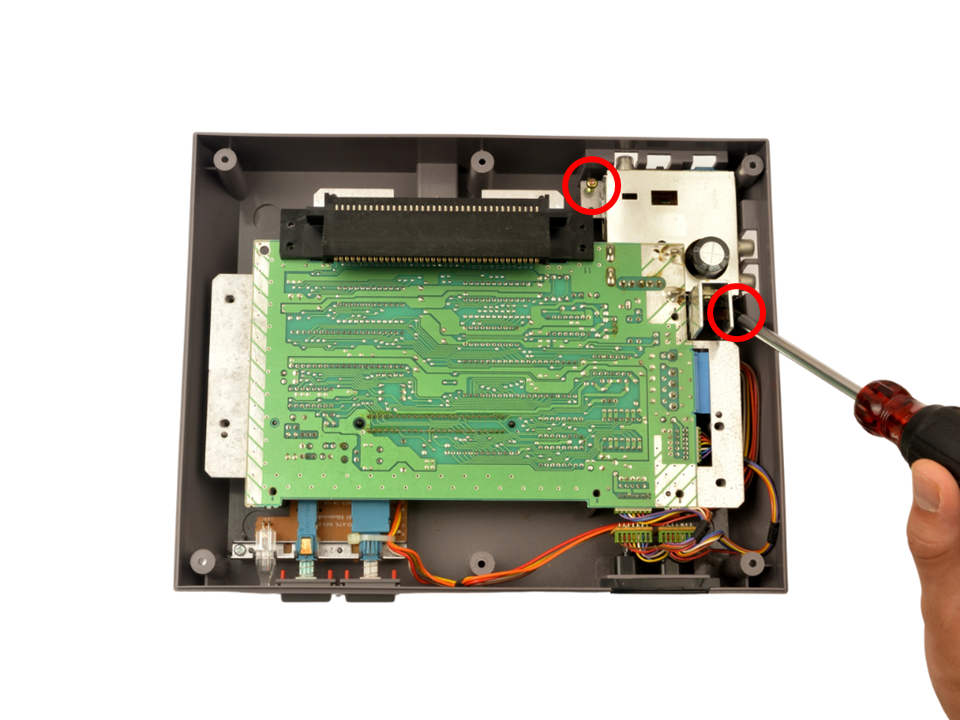

Nu zijn de laatste twee schroefjes die tussen jou en een regiovrije NES zijn aan de beurt om losgehaald te worden.

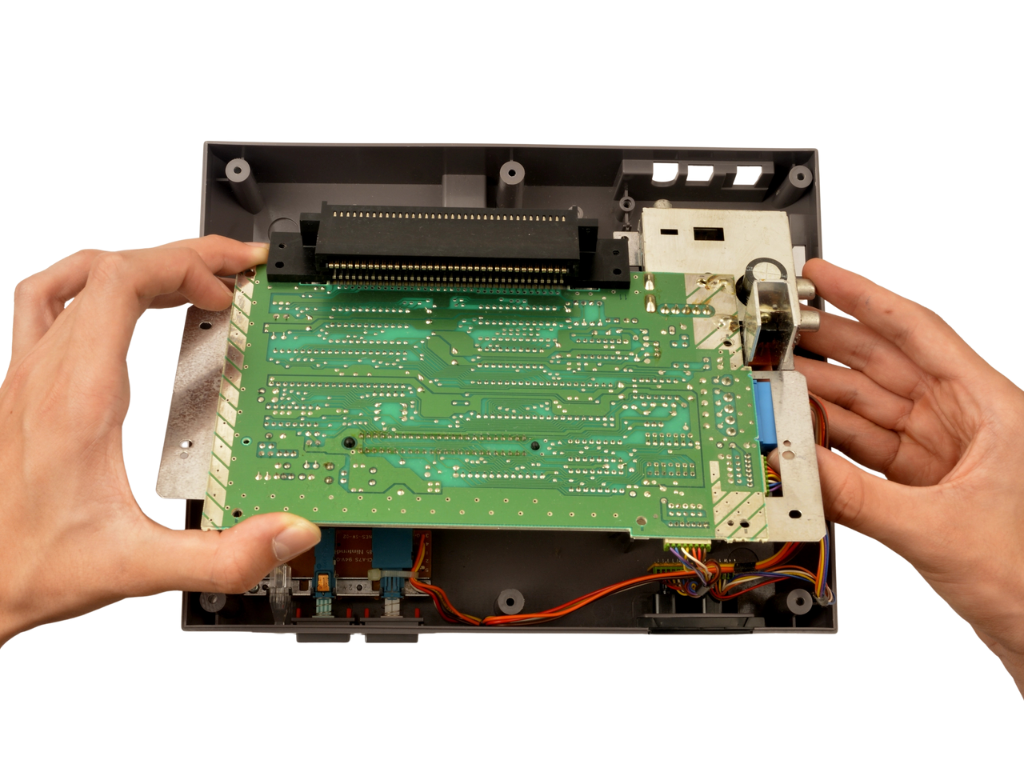

Nu je deze schroeven los hebt kun je het moederbord zonder weerstand omhoog tillen.
Stap 7: Het tweede RF shield loshalen
Nu komt de regiovrije NES pas écht dichtbij! Onder dit RF shield zit de chip waar we moeten zijn.

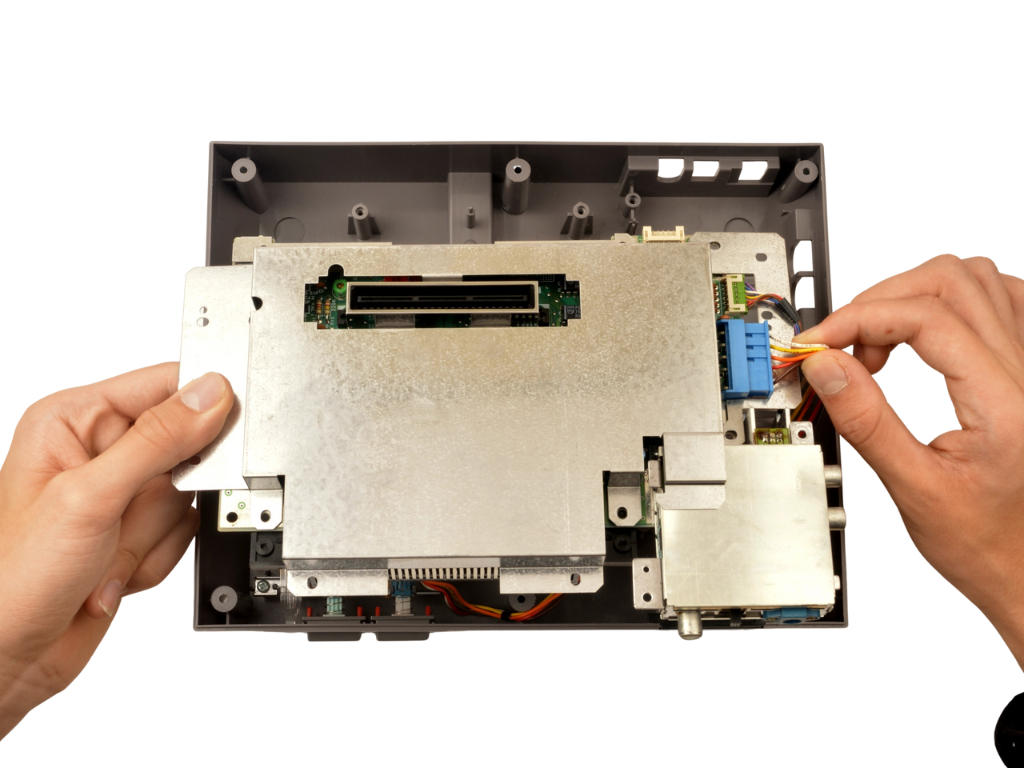

Voordat je dit shield los van het moederbord af kan tillen zijn er nog drie connectors los te klikken.
Deze connectors kan je aan het draad naar buiten trekken.

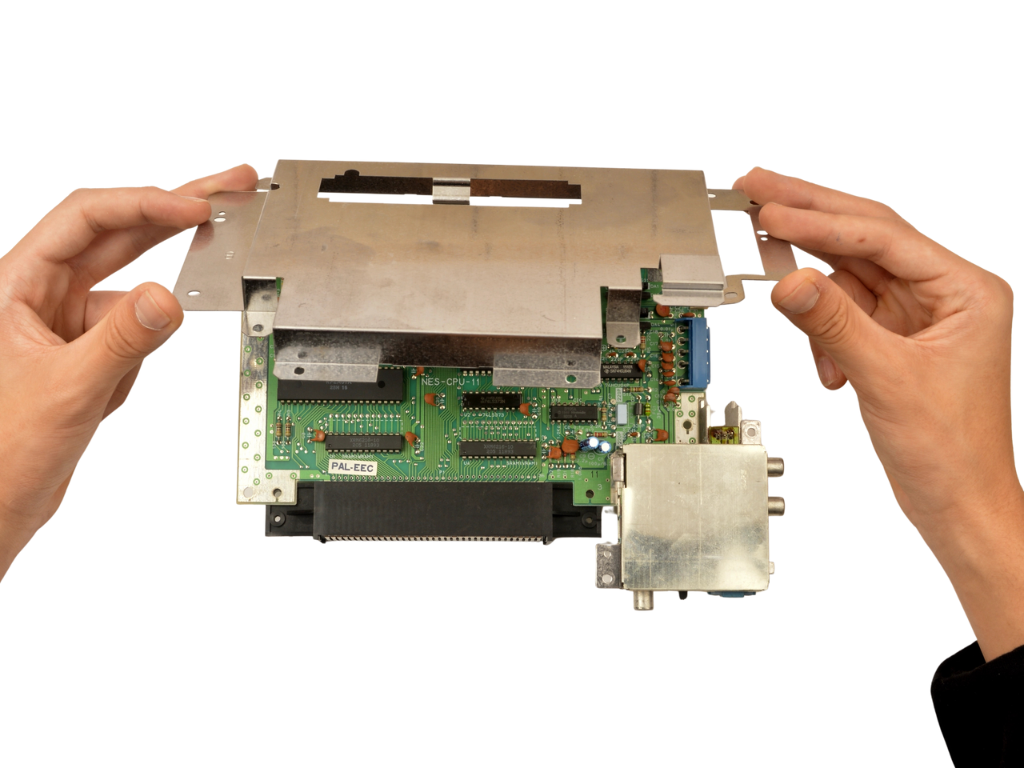

Nu je deze connectors los hebt kun je het RF shield loshalen van het moederbord en dan zie je al snel het hart van jouw console!
Stap 9
Nu is het tijd deze restrictie voor goed uit te schakelen!
De boosdoener is een chip genaamd de ''Lockout Chip'' dit is de chip die het meest dicht bij de power supply zit.
Deze chip heeft wat pootjes die specifieke data kunnen ontvangen, zie het als een soort sleutelgat.
Één van deze pootjes is het sleutelgat om te kijken of de game gespeeld mag worden op deze console, helaas gebruiken Amerikaanse (NTSC) games een andere sleutel dan Europese (PAL) games.
Om ervoor te zorgen dat de Amerikaanse sleutel ook past, halen we gewoon het hele slot weg. Zo simpel is het!
Nu is het de bedoeling dat pinnetje vier van links geen verbinding meer maakt met de chip.

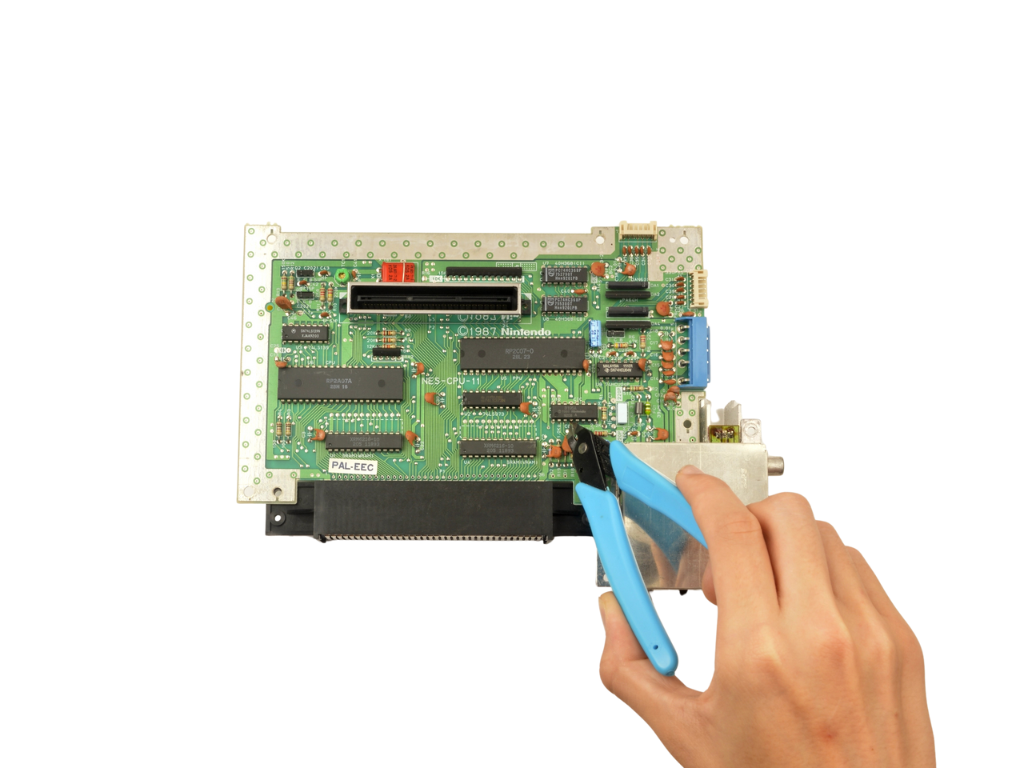

Tel nog een tweede keer goed of je jouw tang op pin vier hebt gezet, en knip deze dan door, zodat deze niet meer aan de chip vast zit.
Stap 10: Voor een koopje classics spelen
Gefeliciteerd! 🎉
Nu hoef je alleen nog de stappen in omgekeerde volgorde uit te voeren en jouw NES is weer zo fris als een hoentje! ready om jarenlang die prachtige bits op je scherm te laten zien! Enjoy!
